首件測試儀帶掃描
SD-FAI6000V是國內專業的一款SMT首件檢測設備。SD-FAI6000V是對傳統首件檢測方式的全新變革，它可以大幅提升首件檢測效率，防止檢測過程發生錯漏，實現檢測過程可追溯，同時節省人力，降低首件檢測成本。(→效率SMT首件檢測儀官網)
產品優點:
1節省人員:由2人檢測改為1人檢測。
2.提高效率:首件檢測提速2倍以上，測試過程無需切換量程，無需人工對比測量值。
3.可追溯性:自動生成首件檢測報告，并可還原檢測場景
4.更加準確:使用高精度LCR測試儀代替萬用表。
5.糾錯功能:BOM自檢，BOM與坐標數據雙向?qū)Ρ?快速糾錯。
6.光學檢測:有絲印和方向元件，系統自動進行光學對比檢測，無需人工參與。
產品優點:
1節省人員:由2人檢測改為1人檢測。
2.提高效率:首件檢測提速2倍以上，測試過程無需切換量程，無需人工對比測量值。
3.可追溯性:自動生成首件檢測報告，并可還原檢測場景
4.更加準確:使用高精度LCR測試儀代替萬用表。
5.糾錯功能:BOM自檢，BOM與坐標數據雙向?qū)Ρ?快速糾錯。
6.光學檢測:有絲印和方向元件，系統自動進行光學對比檢測，無需人工參與。

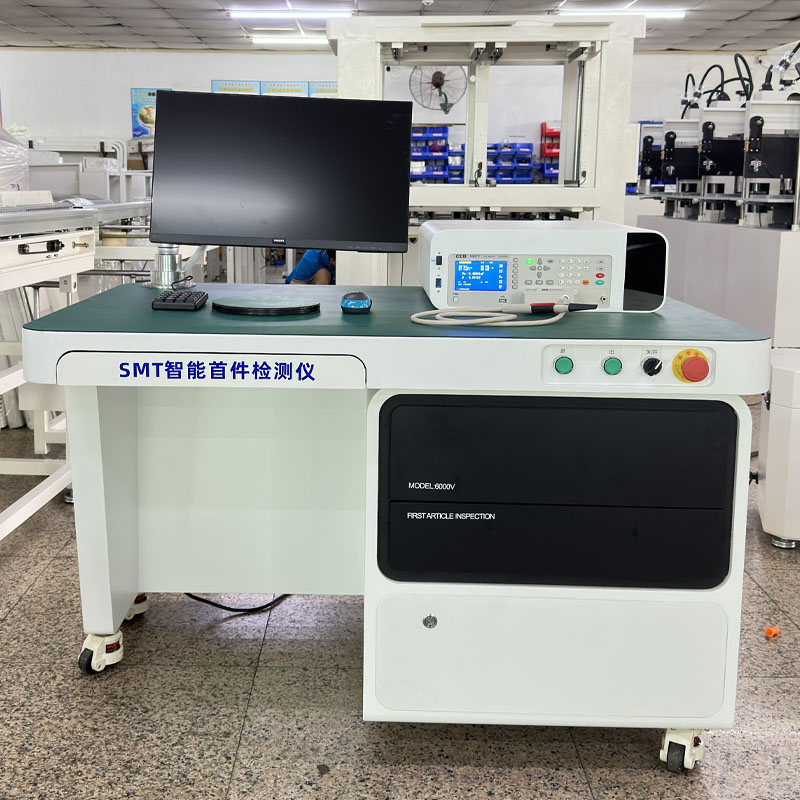

首件測試儀帶掃描
首件測試儀帶掃描

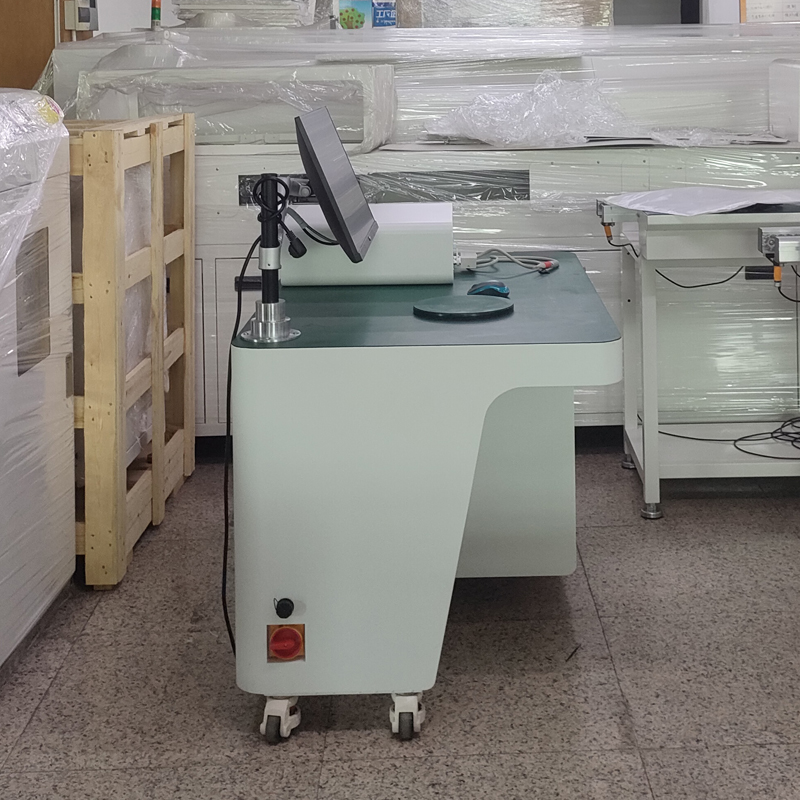

diyname2
|
設備尺寸 |
1200*780*750mm |
|
設備重量 |
200KG |
|
環境條件 |
溫度10~35℃，濕度20%~80% |
|
電橋型號 |
CED-9587V LCR METER（致新） |
|
電源 |
AC 220V(±10%),50~60Hz |
|
LCR測試頻率 |
20Hz～300KHz 基本精度：0.05% |
|
R/C最小測量 |
R 0.1Ω，C 0.1pf |
|
測試精度 |
0.05% |
|
測量顯示范圍 |
C 0.00001PF~9.9999F R 0.01MΩ~99.9999MΩ L 0.00001UH~9999.9H |
|
抽屜進出 |
一鍵式電動自動控制 |
|
測試通道 |
RS-232 |
|
編程模式 |
1、快速導入BOM表及XY坐標，并與PCB掃描圖形匹配 ，或者導入PDF圖紙匹配，在PCB板沒有絲印時，使用雙圖功能，左邊顯示掃描圖片，右邊顯示PDF的位號圖。測量元器件時，兩邊圖紙同時顯示位號。 |
|
2、自動從物料描述提取元件規格信息 。元器件位置顯示物 料元器件規格（0603、8005等) ,另外顯示物料規格值 （100PF、1KΩ等） |
|
|
3、支持雙面坐標導入，選一面進行檢測。 自動識別和標記 空貼位置。 |
|
|
4、光學字符檢測類拉框截取。有絲印電阻一鍵自動識別。 |
|
|
5、BOM 與坐標雙向?qū)Ρ?，顯示多貼元器件或者漏貼元器件， 用紅色字體標識。 |
|
|
檢測方法 |
1、電阻(0402以下）、電容、電感（高頻電感除外）類使用 夾子測試，測量時LCR自動根據元器件類型換檔位，無需人工切換。自動保存測試記錄 |
|
2、電阻：0603以上有絲印的一鍵提取 |
|
|
3、IC、三極管等使用自動光學字符檢查（外觀絲印圖像對 比）。 二極管可區分極性 |
|
|
4、LED：點亮識別方向 |
|
|
5、排序及抽檢 |
|
|
軟件功能 |
1、測試元器件時，LCR自動切換頻率 |
|
2、支持PDF位號圖，2、掃描圖片或者高清PCBA圖片 |
|
|
3、BOM和元器件坐標只支持Excel文檔與文本文檔 |
|
|
4、有ECN工程更新表，每次進行檢測時都會有文字提醒有ECN更新 |
|
|
5、有元器件規格顯示，根據BOM里面的描述，元器件位號下 方顯示，例如：C1 :100nF,0603,R1:100KΩ，0805 |
|
|
6、有雙地圖功能，在PCB沒有絲印時方便使用，左邊是實物 圖，右邊是PDF的位號圖。 |
|
|
7、有BOM和坐標對比功能，防止多件或者少件，用紅色字體 顯示。 |
|
|
8、有測試元器件數量和未測試元器件數量顯示，防止漏測試 。測試報告顯示測試時間，測試人員名字，元器件總數量及 類型,元器件值和圖片等。 |
|
|
9、BOM用量錯、位置重復、XY坐標漏定義、多定義 電路板：多貼、缺件、錯件、反向、側翻、偏移、旋轉等 |
|
|
10、檢測方法：1、最優路徑，2、站位表，3、BOM，4、物料 編碼及類別，5、就近原則 |
首件測試儀功能要點:
1可使用設備自帶掃描設備獲取PCBA高清圖形
2.元件檢測順序可由軟件自動跳轉也可以人工控制
3可按元件類別檢測或指定某規格元件進行檢測
4.檢測時自動判定PASS和FAIL并有聲光報警提示
5可導入站位表，按站位進行檢測
6.標準圖(或位置圖)與PCBA實例圖同步放大顯示，徹底拋棄紙質位置圖
7.檢測數、漏測數、PASS數、FAIL數等統計信息實時顯示，杜絕漏測現象發生
8.更加便捷的人工判定及不良原因記錄方式
9更加方便的元件查找、定位方式
10.更加快速的圖像定位、旋轉、放大、縮小
11提供中英文報表格式
12.快速導入BOM及XYData
13.BOM自檢及XYData與BOM的雙向?qū)Ρ炔檎义e(cuò)漏
14.支持雙面坐標同時導入，AB面分開檢測
15更靈活的參數定義方式，支持來料加工企業多樣式的BOM
16.支持用戶權限定義，防止誤操作
17系統使用SQL數據存儲模式，支持多機互聯和離線編程
1可使用設備自帶掃描設備獲取PCBA高清圖形
2.元件檢測順序可由軟件自動跳轉也可以人工控制
3可按元件類別檢測或指定某規格元件進行檢測
4.檢測時自動判定PASS和FAIL并有聲光報警提示
5可導入站位表，按站位進行檢測
6.標準圖(或位置圖)與PCBA實例圖同步放大顯示，徹底拋棄紙質位置圖
7.檢測數、漏測數、PASS數、FAIL數等統計信息實時顯示，杜絕漏測現象發生
8.更加便捷的人工判定及不良原因記錄方式
9更加方便的元件查找、定位方式
10.更加快速的圖像定位、旋轉、放大、縮小
11提供中英文報表格式
12.快速導入BOM及XYData
13.BOM自檢及XYData與BOM的雙向?qū)Ρ炔檎义e(cuò)漏
14.支持雙面坐標同時導入，AB面分開檢測
15更靈活的參數定義方式，支持來料加工企業多樣式的BOM
16.支持用戶權限定義，防止誤操作
17系統使用SQL數據存儲模式，支持多機互聯和離線編程
