制造商 |
晟典電子SMT設備 |
|---|---|
| 型號 | SD-FAI-9 |
菜單產品分類Product classification
聯系我們
服務熱線：13510075168
公司座機：0755-29878225

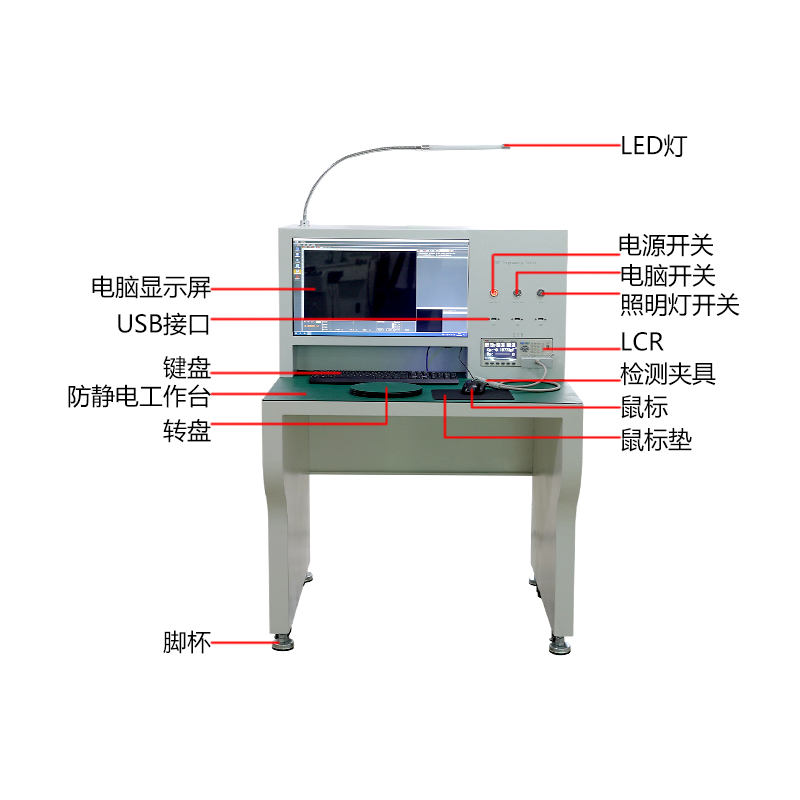

首件測試儀
BOM管理：BOM與坐標一鍵合并、自動檢查BOM異常、新舊BOM一鍵對比、程序與BOM一鍵對比、BOM一鍵整理成貼片機需要的格式、智能區分AB面；
智能校對：智能檢查BOM封裝與焊盤是否匹配、智能擴展拼板、智能測量板尺寸、智能校正貼裝角度、自動跑點校正坐標；
一鍵轉換：不同品牌貼片機程序相互轉換；
一鍵生成：一鍵生成站位表、一鍵生成貼裝圖紙、一鍵生成貼片機程序；
坐標提取：Gerber/鋼網文件提取坐標，PCB圖取坐標；
支持品牌：雅馬哈、JUKI、松下、三星韓華、富士、日立、索尼；
數據對接：無縫連接貼片機數據庫,提前確認物料封裝是否正確；
支持讀取：Gerber文件、鋼網文件、Excel、txt文本、CSV文件；
數據通用：貼片機、AOI、首件測試儀；
smt設備晟典首件測試儀
smt設備晟典首件測試儀
smt設備晟典首件測試儀
smt設備晟典首件測試儀
smt設備晟典首件測試儀
smt設備晟典首件測試儀
|

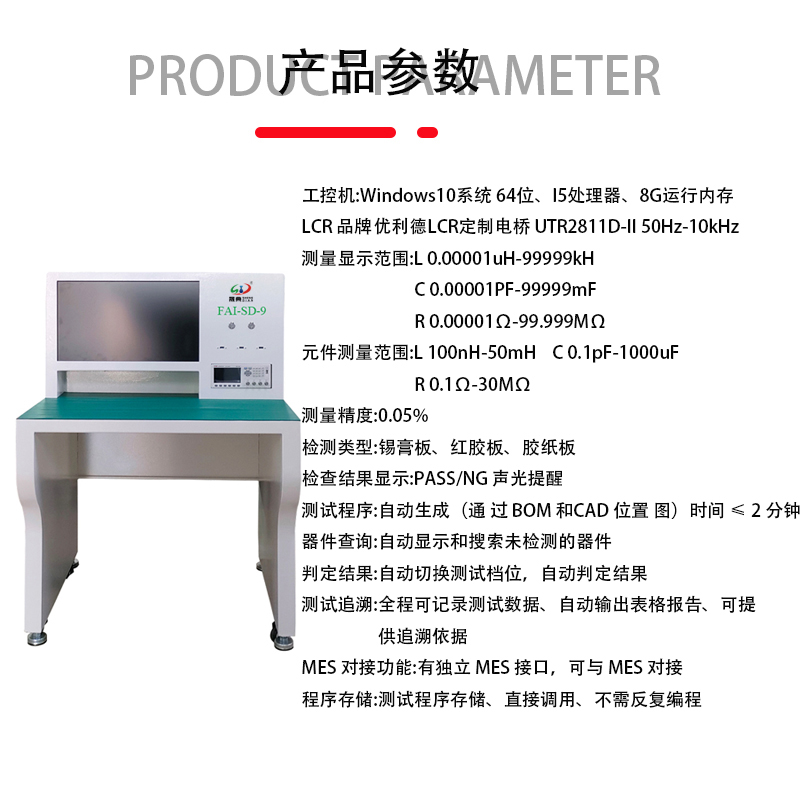

品牌型號 |
FAI-SD-9 |
|
工控機 |
Windows10系統 64位、I5處理器、8G運行內存、500G固態硬盤、24寸顯示器 |
|
LCR 品牌 |
優利德LCR定制電橋 UTR2811D-II 50Hz-10kHz |
|
測量顯示范圍 |
L 0.00001uH-99999kH C 0.00001PF-99999mF R 0.00001Ω-99.999MΩ |
|
元件測量范圍 |
L 100nH-50mH C 0.1pF-1000uF R 0.1Ω-30MΩ |
|
測量精度 |
0.05% |
|
檢測類型 |
錫膏板、紅膠板、膠紙板 |
|
檢查結果顯示 |
PASS/NG 聲光提醒 |
|
測試程序 |
自動生成（通 過 BOM 和 CAD 位置 圖）時間 ≤ 2 分鐘 |
|
器件查詢 |
自動顯示和搜索未檢測的器件 |
|
判定結果 |
自動切換測試檔位，自動判定結果 |
|
測試追溯 |
全程可記錄測試數據、自動輸出表格報告、可提 供追溯依據 |
|
MES 對接功能 |
有獨立 MES 接口，可與 MES 對接 |
|
程序存儲 |
測試程序存儲、直接調用、不需反復編程 |
|
編程方式 |
離線編程（導入 BOM 及圖紙坐標、支持雙面坐標導入，可選擇一面進行測量（可識別/兼容市場上不同 BOM 規格） |
|
質保期 |
1 年 |
|
尺寸 |
L860mm*D750mm*H1130mm |
|
電源 |
220V 650W |
|
軟件升級 |
終生（不包含特殊功能定制開發服務） |
|
培訓 |
設備所有功能，直到相關受訓員工完全掌握 |
|
技術支持 |
24H 技術支持 |
|
說明書 |
PDF 中文 |
首件測試儀功能要點:
1可使用設備自帶掃描設備獲取PCBA高清圖形
2.元件檢測順序可由軟件自動跳轉也可以人工控制
3可按元件類別檢測或指定某規格元件進行檢測
4.檢測時自動判定PASS和FAIL并有聲光報警提示
5可導入站位表，按站位進行檢測
6.標準圖(或位置圖)與PCBA實例圖同步放大顯示，徹底拋棄紙質位置圖
7.檢測數、漏測數、PASS數、FAIL數等統計信息實時顯示，杜絕漏測現象發生
8.更加便捷的人工判定及不良原因記錄方式
9更加方便的元件查找、定位方式
10.更加快速的圖像定位、旋轉、放大、縮小
11提供中英文報表格式
12.快速導入BOM及XYData
13.BOM自檢及XYData與BOM的雙向?qū)Ρ炔檎义e(cuò)漏
14.支持雙面坐標同時導入，AB面分開檢測
15更靈活的參數定義方式，支持來料加工企業多樣式的BOM
16.支持用戶權限定義，防止誤操作
17系統使用SQL數據存儲模式，支持多機互聯和離線編程
1可使用設備自帶掃描設備獲取PCBA高清圖形
2.元件檢測順序可由軟件自動跳轉也可以人工控制
3可按元件類別檢測或指定某規格元件進行檢測
4.檢測時自動判定PASS和FAIL并有聲光報警提示
5可導入站位表，按站位進行檢測
6.標準圖(或位置圖)與PCBA實例圖同步放大顯示，徹底拋棄紙質位置圖
7.檢測數、漏測數、PASS數、FAIL數等統計信息實時顯示，杜絕漏測現象發生
8.更加便捷的人工判定及不良原因記錄方式
9更加方便的元件查找、定位方式
10.更加快速的圖像定位、旋轉、放大、縮小
11提供中英文報表格式
12.快速導入BOM及XYData
13.BOM自檢及XYData與BOM的雙向?qū)Ρ炔檎义e(cuò)漏
14.支持雙面坐標同時導入，AB面分開檢測
15更靈活的參數定義方式，支持來料加工企業多樣式的BOM
16.支持用戶權限定義，防止誤操作
17系統使用SQL數據存儲模式，支持多機互聯和離線編程
