PCB分板機（切板機）
?凡有V-CUT之S.M.T.D.PC板（基板）式皆可適用于此機器。
?以機器分割，行程可調，應力小，防止焊點龜裂，不傷板，效率高。
?分板時保持PC板不動，刀片來回滑動，品質保證。
?本機器上刀調整座，可調高、低點達20mm
?對于超高零件特殊高度可達70mm
?最小能切0.4mm以上的PCB板。
?能切V槽有間斷的PCB板。
?標準機只能切板長400mm以下的PCB板，更長需要訂做。

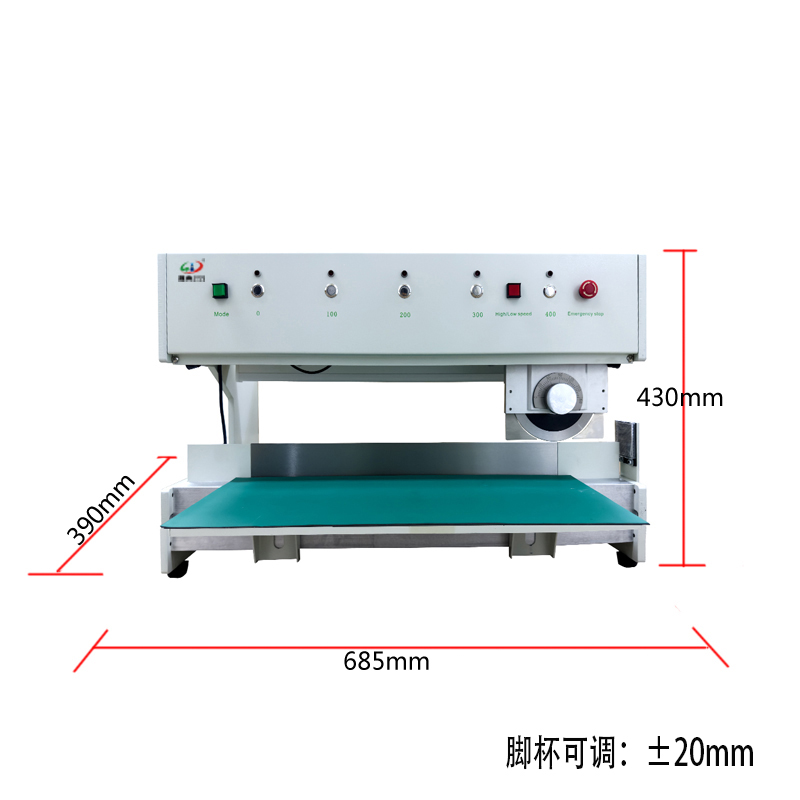

smt設備晟典分板機

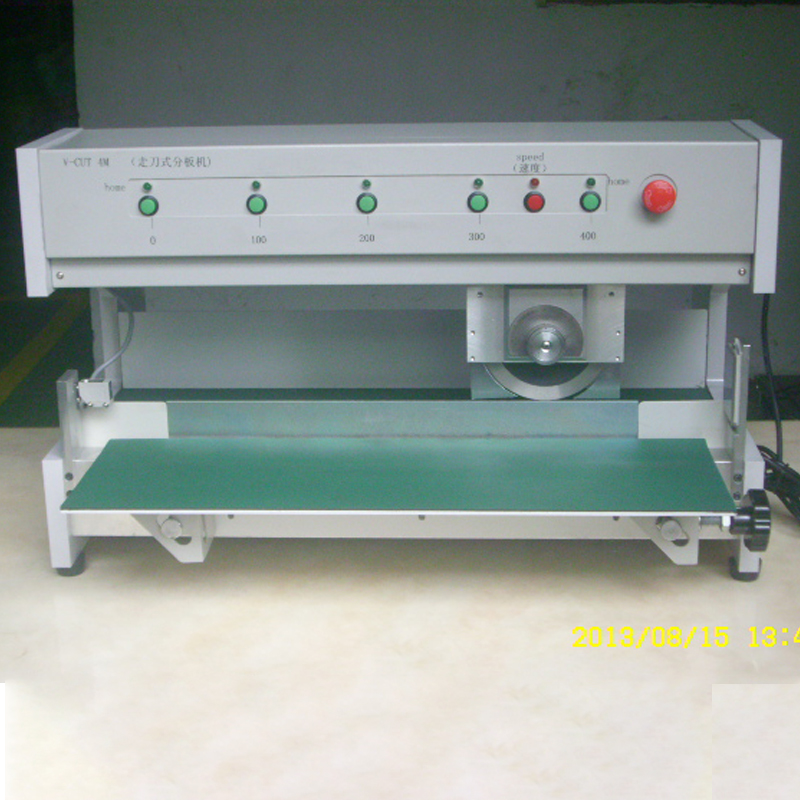

smt設備晟典分板機

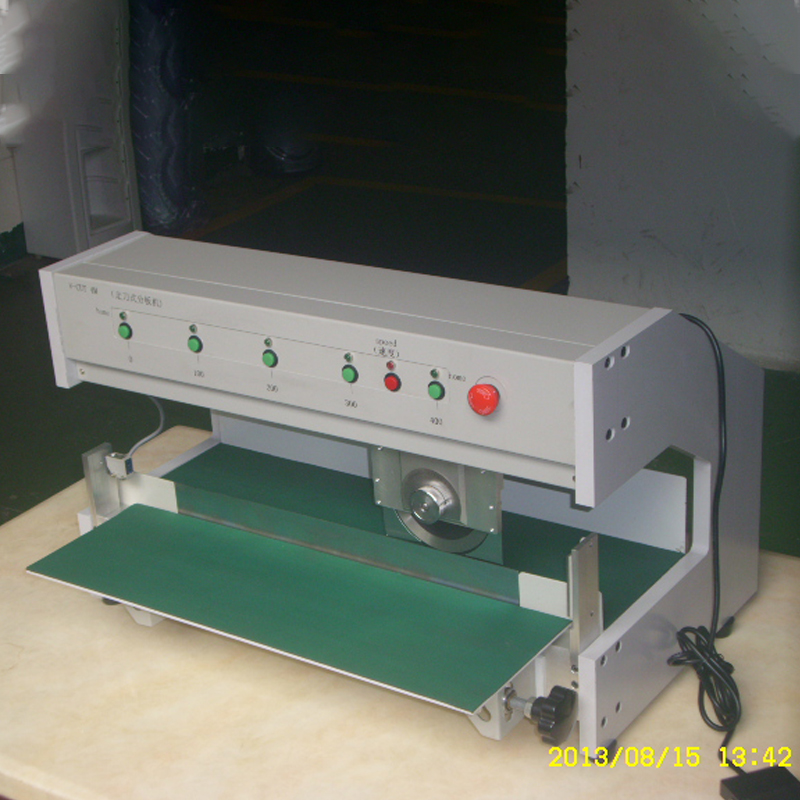

smt設備晟典分板機

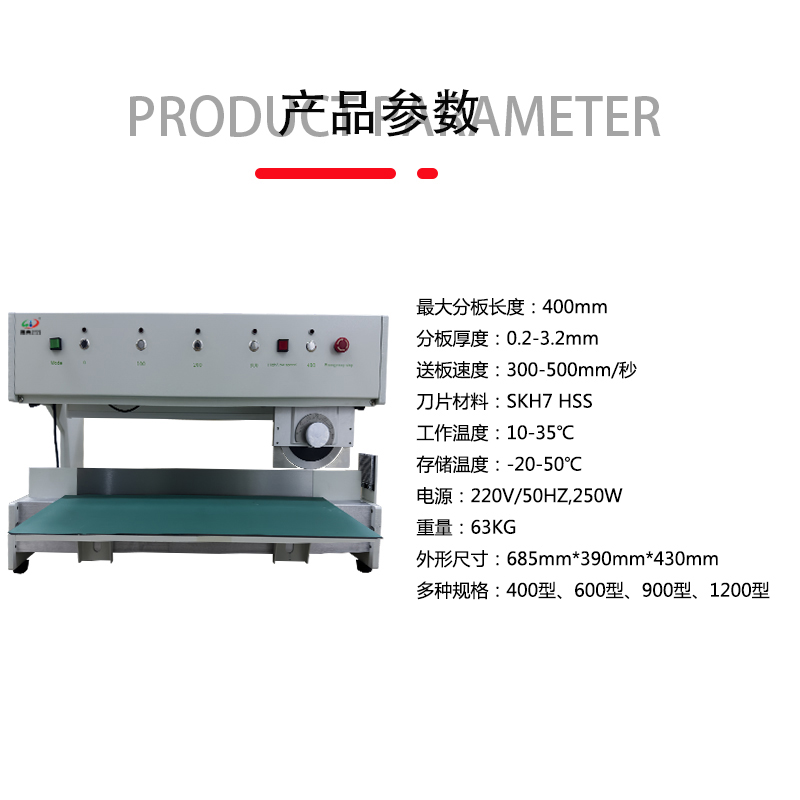

smt設備晟典分板機
smt設備晟典分板機
PCB切割厚度A 0.4-3.2mm
PCB板V型槽切割厚度B 標準值：厚度A的1/3
最大值：0.8mm
V型槽尺寸Ｃ 最小值：0.25mm
裁切后外觀尺寸的增加 0.1-0.2mm
說明及特點：
?Power:110V/220V AC 60HZ/50HZ
?Size:L720 x W400 x H470 mm
?Weight:42kgs
PCB分板機切板機操作方法
1.切板過程中PCB不動，圓刀滑移，確?；咫娮釉灰蛞苿佣鴵p壞
2.圓刀滑移速度可調節
3.因應V槽深深淺及刀具損耗，上圓刀與下直刀之間的距離可準確調整
4.可解決零件跨越V槽來實現分板
5、PCB切板機分切時將切板時所產生的內應力降至最低而避免錫裂
6.分切速度透過旋鈕控制，分板行程可自由設定并有LCD顯示
7.可依要求加裝輸送帶，提高性能表現
8.三組電眼保護，確保安全生產。
操作要求:
1、打開電源開關
將切割行程設定到合適長度,最大分板長度為460mm,根據PCB板的長度設定,通常為400mm.根據PCB板的大小與材質,切刀速度有四種選擇,通常選擇3檔.
2、PCB 板的V槽直接定位于下切刀,踩腳踏制即可分板,每踩一次工作一個行程.松開踩腳踏制即可間斷?
3、上下刀口的間距為0-0.1mm,兩刀口不能接觸或者重疊.
4、切板操作時,嚴禁直刀口未卡入V槽,就進行切割,此種狀況極易損壞圓刀和直刀
注意事項:
1.開機前確保電壓、電流及液壓等值的正確、穩定。
2.設備準備運行前，所有人員必須通知離開設備，確保人身安全才可開機運行。
3.分切機在運行時，切忌用手觸摸運行中的膜卷或輥芯，以免將手卷入造成人身傷害。
