AOI光學檢測設備-在線式

制造商	晟典
型號	KING-E810

SMT全自動光學檢測設備在SMT電子車間使用aoi光學檢測儀管控案例：錫膏印刷機后使用：通常來說，有缺陷的焊接均來源于有缺陷的錫膏印刷。在這個階段，你可以很容易、很經濟地掉PCB上的焊接缺陷。大多數2-D的檢測系統便能監控錫膏的偏移和歪斜，不足的印刷區域以及濺錫和短路等。貼片機后使用：可以有效防止元件的缺失，極性．移位．立碑．反面等等。回流焊后使用：位于生產線的末端，檢測系統可以檢查元件的缺失、偏移和歪斜的情況，焊點的正確性和錫膏不足，焊接短路以及翹腳和所有極性方面的缺陷。與人工視覺目檢比較AOI自動光學檢測儀是可靠的自動化光學視覺檢測smt焊錫連接點之自動化檢測設備 – AOI自動光學檢測儀 : 成就品質 | 產品性能，專注SMT貼片與DIP插件焊接加工焊點檢測儀。

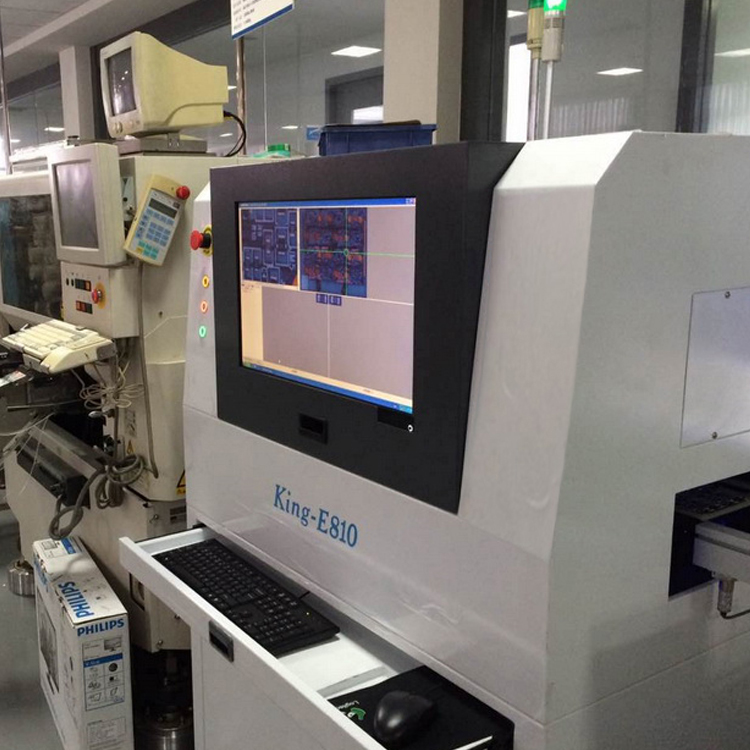

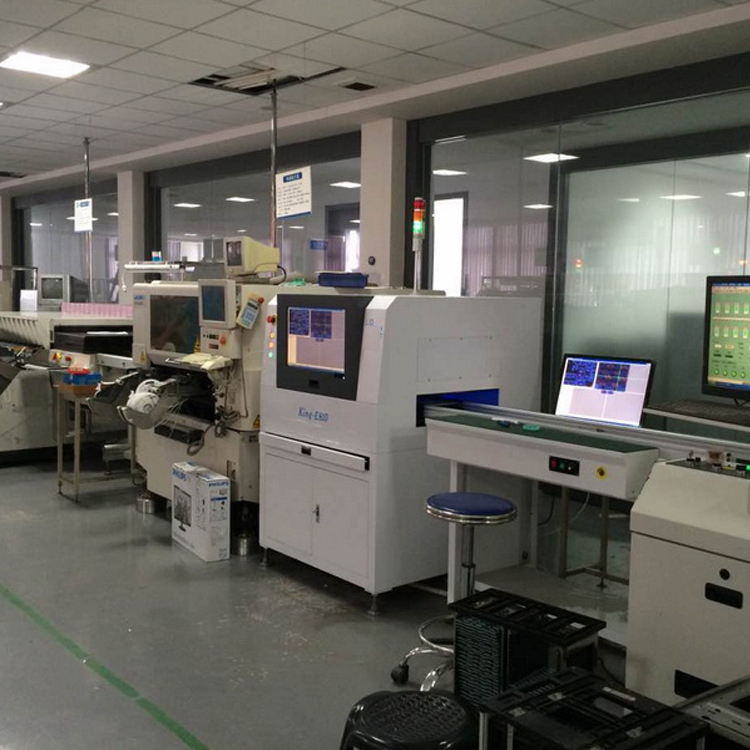

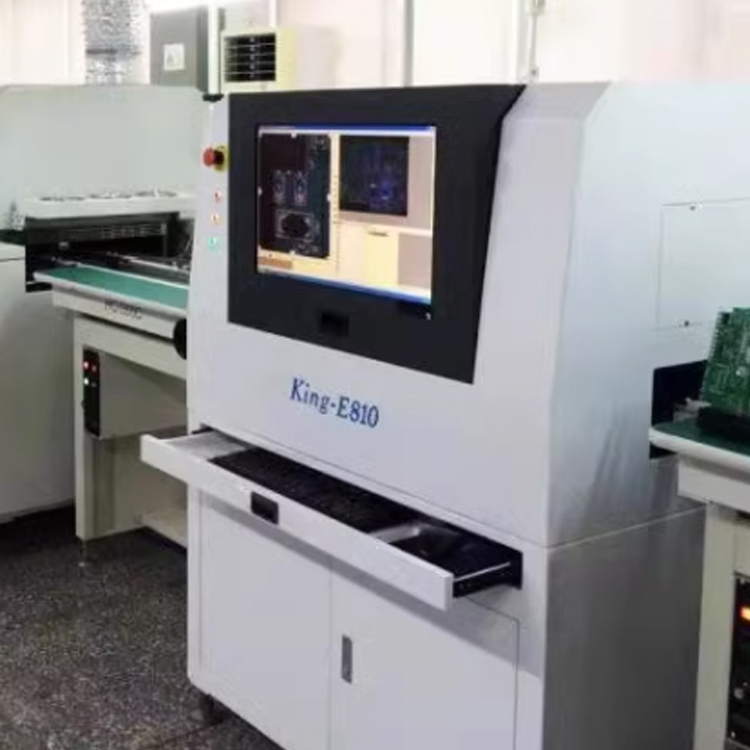

晟典AOI在線

類別	項目		規格參數
運輸	ＰＣＢ流動方向		自動，從左到右，從右到左，軟件自動切換
	寬度調整		自動
	定軌		在前面(標準)
NG/OK信號	有標準NG/OK信號接口		標準
視覺識別系統	判別方法		邏輯算法,圖片對比,彩色圖象對比/外形輪廓對比/二值化參考對比,綜合應用,操作編程簡單
	攝像機		工業相機500萬相素
	光源		RGB+白光，環形LED結構光源
	圖像處理速度	0201 CHIP	< 6ms
		每畫面處理時間	< 100ms (每畫面處理時間)
	檢測內容	錫膏印刷	有無、偏斜、少錫、多錫、斷路、污染
		零件缺陷	缺件、偏移、歪斜、立碑、側立、翻件、極性反、錯件、破損
		焊點缺陷	錫多、錫少、連錫
	防靜電措施		防靜電,不產生靜電
機械系統	PCB尺寸		25mm×25mm~380mm×480mm (特殊要求可訂制)
	PCB厚度		0.5mm~2.5mm
	PCB翹曲度		<2mm（有夾具輔助矯正變形）(特殊要求可訂制)
	零件高度		0.5mm-25mm (特殊要求可訂制)
	最小零件		01005元件
	X、Y平臺	驅動設備	高精度絲桿(臺灣HIWIN上銀)，及進口三菱伺服電機馬達系統
		定位精確	<25 um
		移動速度	700mm/S (MAX)
軟件系統	操作系統		預安裝：Microsoft Win 7 /Win10
	識別控制系統	特點	統計外形建模，學習OK樣品，自動建立標準圖像，識別數據及誤差閥值
		操作	圖形化編程，自帶元件庫，根據元件形狀選擇標準自動生成檢測框,精確自動定位，微米位微調，制程快捷
	Mark	點數	可選擇2個常用的Mark點,拼版多Mark功能
		識別速度	0.5S/PCS
控制系統	工控機（電腦主機）		工業計算機，Intel I7 CPU， DDR4 16G，256G固態硬盤
	顯示		24英寸LED顯示器
其它參數	機械外形尺寸(LWH)		970mm * 1070mm * 1450mm
	重量		約550公斤
	電源		交流220V伏特±10%，頻率50/60Hz，額定功率1.6KW (UPS不間斷電源選配)

AOI自動檢測技術以前主要用于PCB制造行業中。但隨著元件小型化及對生產效率提高的不斷追求，AOI自動檢測技術已深入到SMT生產線的各個領域，如印刷前PCB檢驗、印刷質量檢驗、貼片質量檢驗、焊接質量檢驗等等。各工序AOI自動檢測檢測儀設備機器的出現幾乎完全替代人工操作（SMT人工視覺目檢），提高了產品質量和生產效率。AOI自動檢測檢測儀設備機器是一個忠實的QC檢查員，它是SMT貼片工藝品質控制流程中不可缺少的重要一環，AOI是實現SMT自動化檢測改善品質與節省人力的好幫手！在SMT電子貼片車間引進AOI自動光學檢測儀帶來的附加價值探討項目收益: 1.對產品品障; 2.高速全檢降低不佳率; 3.制程追溯 4.高復蓋率 5.品質提升 6.實時反饋 7. 節約 8.人力精簡，AOI自動光學檢測儀具有極高的準確性及穩定性，避免不佳品的誤判及漏檢，從而提高和穩固客戶的信賴感
