波峰焊300

制造商	晟典
型號	SD-300

* 外形流線型設計，內部模塊化設計，適合SMT及直插元件的無鉛焊接.

* 噴霧系統采用離心風機上抽風，防止助焊劑滴到PCB上.

* 助焊劑緩沖罐感應器外置，更加可靠耐用.

* 標配冷風刀，防止助焊劑霧氣向外擴散，減少污染.

* 雙波控制采用無極變頻技術，可獨立控制波峰高度.

* 1/4HP大功率波峰馬達，最大波峰高度可達15mm.

* 具有超溫聲光報警及緊急制動系統，所有馬達均有過載保證.

* 運輸系統采用無極電子調整，閉環控制，速度穩定準確.

* 入口端設有壓力輔助裝置，使PCB進入時避免打滑.

* 強制自然冷風系統，可滿足無鉛工藝對冷卻斜率的要求.

* 軌道角度手動調整，操作方便.

* 助焊劑噴頭采用步進電機驅動，保證助焊劑涂覆均勻.

* 噴霧系統模塊化設計，噴頭始終垂直軌道，保證助焊劑良好的穿透PCB.

* 預熱區采用熱風加熱，全程高溫，玻璃保護，溫度穩定.

* 預熱系統采用PID控制，溫度曲線平穩，可方便找到對各種無鉛工藝的最佳設置.

smt設備晟典波峰焊

整機技術參數
			250L	300L	350L
PCB板可調寬度		PCB Width	50-250mm	50-300mm	50-350mm
PCB板運輸高度		Conveyor Height	750±50mm
PCB板運輸速度		Speed	0-2.0M／Min
PCB板運輸角度（焊接傾角）		Convey or angle	3-7度
PCB板運輸方向		Convey or direction	L→R/R→L（可選）
PCB板上元件高度限制		Height limit of components on PCB board	Max.80mm
預熱區長度		Length of preheating zone	1000mm	1600	2200
預熱區數量		Number of preheating zone	2段	3段	4段
預熱區功率		Preheating zone power	5.0kw	7.5kw	10kw
預熱區溫度		Preheating zone temperature	Room temperature---300oC
加熱方式		Heating way	熱風
冷卻區數量		Number of cooling zones	1個			2個
錫爐功率		Power of tin furnace	7.0kw	8.5kw	12.0kw
錫爐溶錫量		Solder pot capacity	180KG-200KG	280KG-300KG	340KG-360KG
錫爐溫度		Solder pot temperature	室溫~300℃、控制精度±1℃
溫度控制方式		Solder temp. control method	P.I.D+SSR+西門子溫度模塊
整機控制方式		Solder temp. control method	全電腦W7+西門子PLC控制
助焊劑流量		Warm-up time of solder	10-100ml/min
噴霧方式		Spray way	步進電機與步進驅動器＋臺灣漆寶噴頭
電源		Power	3相5線制 380V
啟動功率		Starting power	7.0kw	8.5kw	12.0kw
正常運行功率		Normal operating power	Approx.6-8kw
氣源		air source	4~7KG/CM2

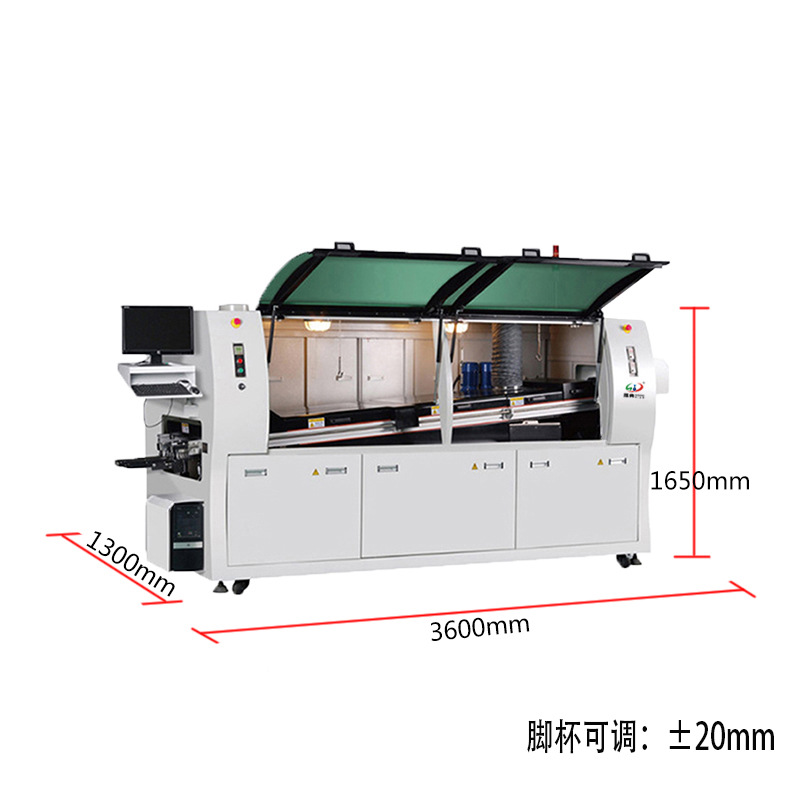

機架尺寸		Body size	220012001650mmm	280012001650m	360013001650m
外型尺寸		Outside dimension	280012801650mm	340012801650mm	420013801650
重量		eight	800kg	1000kg	1500kg
調寬方式	Width adjustment mode		手動調寬	Manual width adjustment
傳遞用雙鉤爪	Double claws for transmission		專用1.5MM純鈦雙鉤爪（不變形、），夾板厚度≦2.5mm，專利進板同步鏈條式接駁。	Special 1.5mm pure titanium double hook claw (no deformation,), splint thickness 2.5mm, patent feed plate synchronous chain connection。
運輸馬達	Wave motor		輝騰調速90W馬達，帶過載限力器保護裝置	Phaeton speed 90W motor, with overload limiter protection device
錫爐特點	Characteristics of the stove		特殊結構浸潤性噴口（寬120-350MM可以調節），前后錫波（第一波擾流波及第二波平流波）為近距設計（45mm），進錫方式為上進錫方式（傳統為下進錫方式），減少焊點氧化，維護方便，不產生可漂揚的錫渣黑粉；錫爐容量320-360kg	The special structure of the infiltration nozzle (width of 120-350mm can be adjusted), before and after the tin wave (the first wave of turbulence and the second wave of advection) for the close design (45mm), tin way for the upper tin way (the traditional way for the lower tin way), reduce solder oxidation, easy maintenance, do not produce drifting tin slag black powder;Tin furnace capacity 320-360kg
經濟型運行	Characteristics of the stove		通過PLC及光電開關控制來板噴霧起波功能，減少不必要的浪費	Through PLC and photoelectric switch control to spray board wave function, reduce unnecessary waste
錫爐的移動方式	Economic operation		手動	hand movement
錫波可調高度	Tin wave adjustable height		0-8MM	0-8MM
波峰馬達	Wave motor		臺灣臺創高溫馬達，變頻精確調節波峰高度，數字化調節	Taiwan taichuang high temperature motor, frequency conversion precise adjustment of wave peak height, digital adjustment

波峰焊是一種將電子元件焊接在PCB表面的技術，它通過將焊錫液體通過波峰的方式涂在PCB表面，將插件式元件的引腳與PCB焊接在一起。

波峰焊需要使用一系列的設備和工藝來完成，包括PCB預處理、元件安裝、焊接等步驟。其中，焊接是波峰焊技術中最關鍵的環節，需要使用波峰焊機將焊錫液體涂在PCB表面，然后將插件式元件放置在涂有焊錫的PCB表面上，通過熱力和壓力將元件的引腳與PCB焊接在一起。

優點：
高效率：波峰焊可以同時焊接大量的插件式元件，提高了生產效率和產量。
焊接質量：波峰焊可以通過嚴格的焊接工藝控制焊接溫度、焊接時間、焊錫流量等參數，保證焊接質量穩定。
低成本：波峰焊可以使用標準化的元件和設備，降低生產成本。
