制造商 |
SD |
|---|---|
| 型號 | SD-320 |
菜單產品分類Product classification
聯系我們
服務熱線：13510075168
公司座機：0755-29878225
高精密手動印刷臺
高精密手動印刷機主要是針對單雙面線路板錫膏或紅膠印刷要求設計，工作平臺選用優質鋁板蜂窩狀定位孔加工，底座采用加厚鋼板焊接成型，結實穩固，經久耐用。
其特點如下：
1.線路板采用定位針、固定桿和固定板塊定位，既方便定位，又能保證重復操作精度。
2.校版方式通過鋼網移動，并結合印刷平臺的X、Y軸微調校正，方便快捷。。
3.鋼網支架采用螺旋絲桿，可上下調節高度，方便控制PCB厚度及印刷錫膏的量。
4.印刷網板通過4個帶壓盤的旋鈕固定，快捷牢固。
其特點如下：
1.線路板采用定位針、固定桿和固定板塊定位，既方便定位，又能保證重復操作精度。
2.校版方式通過鋼網移動，并結合印刷平臺的X、Y軸微調校正，方便快捷。。
3.鋼網支架采用螺旋絲桿，可上下調節高度，方便控制PCB厚度及印刷錫膏的量。
4.印刷網板通過4個帶壓盤的旋鈕固定，快捷牢固。
晟典錫膏印刷機
晟典錫膏印刷機

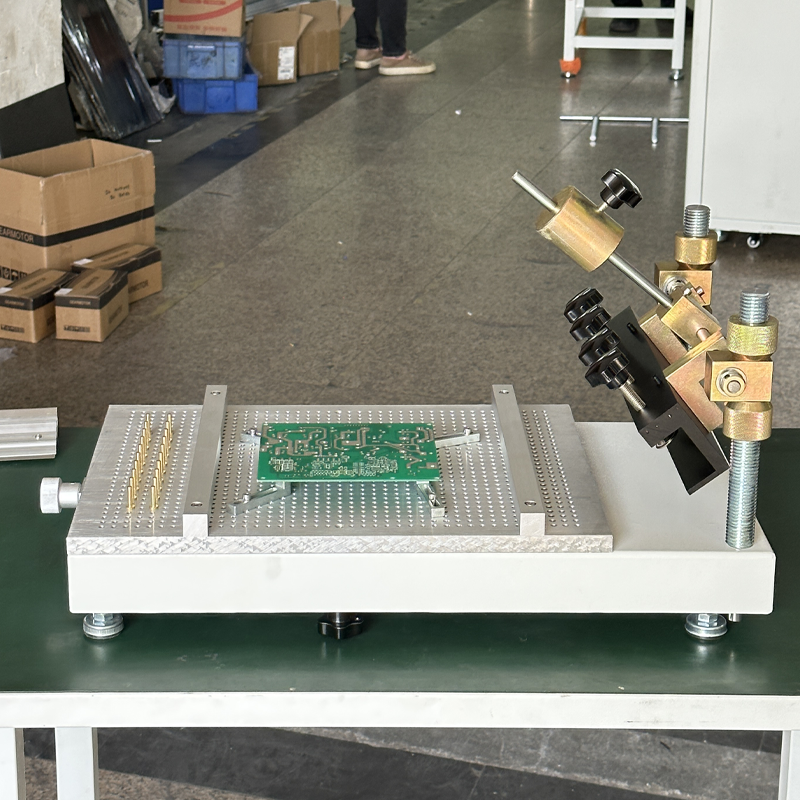

diyname3

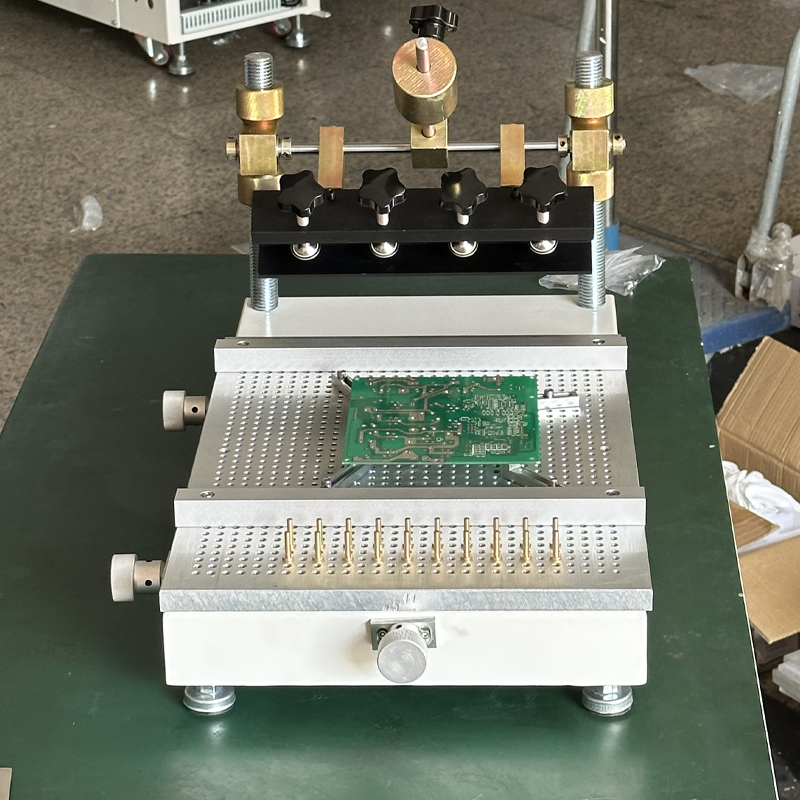

diyname4
diyname5
|
型號 |
SD-320 |
|
工作臺尺寸 |
300*400mm |
|
最大印刷尺寸 |
205*400mm |
|
最大網框尺寸 |
370*470mm |
|
印刷速度 |
人工控制 |
|
印載物厚度 |
0-80mm |
|
工作臺縱橫調節量 |
10mm |
|
印刷平臺高度 |
220mm |
|
重復精度 |
±0.01mm |
|
定位方式 |
外形或基準孔 |
|
外形尺寸 |
540*370*350mm |
|
重量 |
36KG |
