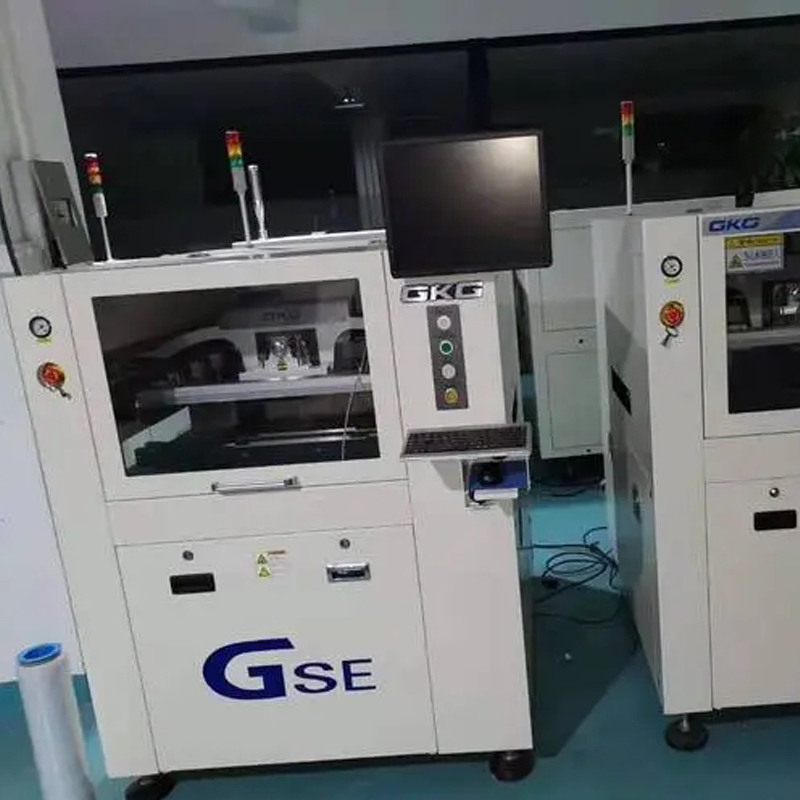

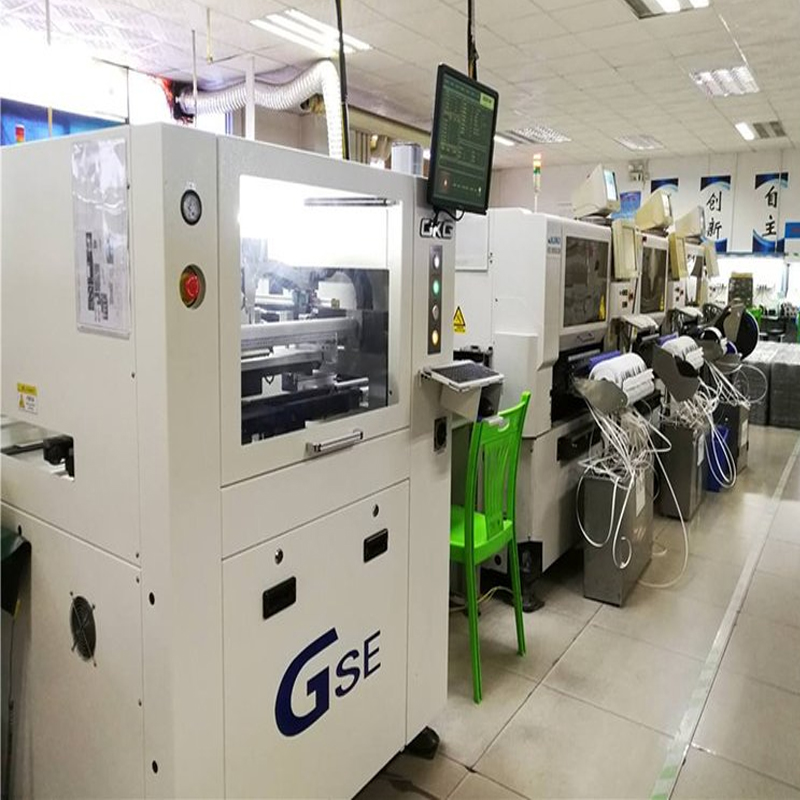

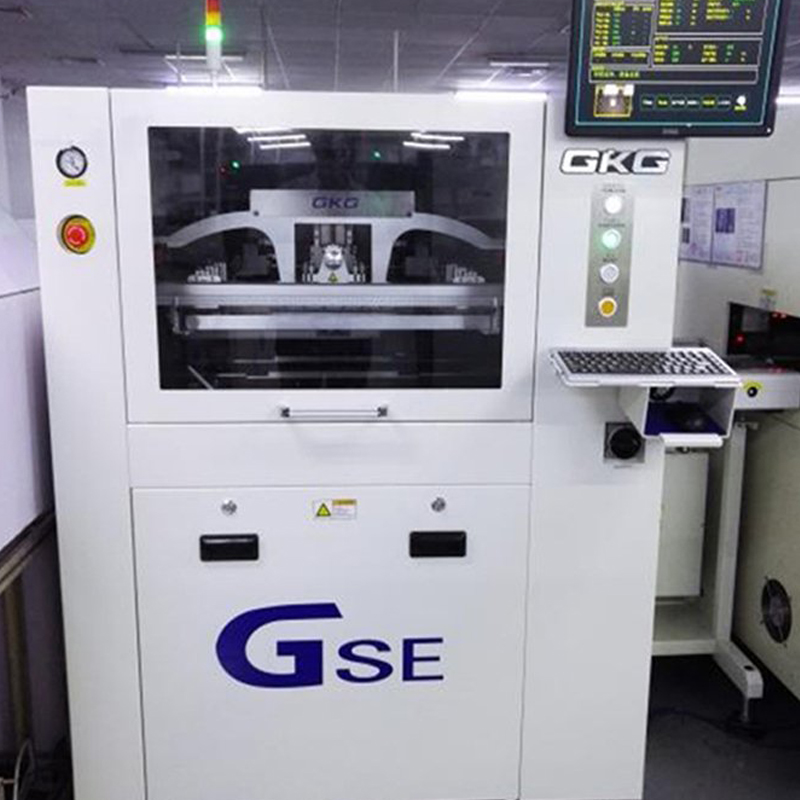

GSE全自動印刷機

制造商	SD
型號	GSE

1.微電腦控制，觸摸屏顯示，菜單操作界面；
2. 刮刀浮動。(類似MPM 全自動印刷機,刮刀可以自由上下浮動及自動調整與鋼網的水平)；
3. 刮刀壓力可調,(可根據不同型號刮刀的長短調節刮刀對鋼網的壓力)；
4. 配有變頻器調速系統,刮刀運行速度平穩；
5. 工作操作采用雙手按鍵開關操作,安全可靠；
6. 觸摸屏菜單內可獨立設定鋼網整體上停頓下停頓時間；
7. PCB 板的定位固定方式有基準孔定位,基準邊定位及基準孔基準邊同時定位,模板定位等多種不同的精確定位形式；
8. 觸摸屏內設有時間顯示功能、印刷次數自動記數功能，屏幕保護功能；
9. 設有刮刀速度可調功能及緊急停止安全功能；
10. 印刷模式:單次、雙次、二次啟動(菜單設定可選)；
11. 印刷工作狀態:自動/半自動/點動三種印刷狀態(菜單設定可選)；
12. 大鑄鐵座工作臺，工作平穩，無抖動現象。

GSE全自動印刷機

標準配置		Model	GSE
	鋼網Mask	鋼網最小尺寸 Min.Size(mm)	370*370
		鋼網最大尺寸 Max.Size(mm)	737*737
		鋼網固定 Mask Clamping	氣缸 Air Cylinder
	PCB	最小尺寸 Min.Size(LxW mm)	50*50
		最大尺寸 Max.Size(LxW mm)	400*340
		厚度 Thickness(mm)	0.4~6
		最大重量 Max.Weight	3kg
		底部元器件高度 PCB Under Clearrance	15mm
		PCB 固定方式 Clamping Type	頂部壓平（手動上壓邊）/柔性邊夾
		PCB 支撐 PCB Support	磁性頂針/等高塊/ 手動調節頂升平臺
	運輸導軌Conveyor	傳輸方式 Conveyor Stage	一段式運輸導軌
		傳送方向 Transport Direction	左-右 / 右-左 / 左-左 / 右-右
		導軌寬度調整Conveyor width adjustment	自動 Auto
	刮刀Squeegee	刮刀類型 Squeegee Type	膠刮刀/鋼刮刀(角度45°/ 55 °/ 60°)，用戶自定義
		自動壓力控制 Auto.Pressure Control	0.5~10Kg
		長度 Length	L=280,用戶自定義
		速度 Speed	10~200mm/sec
		移動方向 Moving Direction	Y軸方向移動
	精度 Accuracy	重復精度 Repeated Accuracy	±0.01mm
	精度 Accuracy	印刷精度 Printing Accuracy	±0.025mm
	印刷時間Printing time	印刷周期(不包括印刷和清洗時間) Cycle Time(Excluding Printing and Cleaning time)	<8 sec
	Mark 基準點Fiducial Mark	類型 Type	標準形狀基準點，自定義圖像
		尺寸 Size	0.5~4mm
		基準點數量 Mark Number	2個或4個mark 基準點定位系統
		基準點搜尋 Mark Searching	自動
	脫模Separation	脫模 Separation Type	正常/真空
		速度 Speed	0~20mm/s
		距離 Distance	0~20mm
	清洗系統Cleaning System	清洗類型 Cleaning Type	加強型真空吸附；干、濕、真空三種模式
		清洗頭 Cleaning Head	耐磨損材料
		移動方向 Moving Direction	Y軸方向移動
	換線時間Product Changing Time	舊程式 Product changeover	<3 mins
	換線時間Product Changing Time	新產品設置時間 New Product Set up	<5 mins
	其他Others	操作系統 Operation System	Windows XP /Win7
		供氣 Air Supply	4~6 Kgf/cm2
		供電 Power Supply	AC:220±10%, 50/60HZ，2.5KW
		重量 Weight	1000Kg
		單臺尺寸 Single Size(LxWxH mm)	115813621463
		拼接尺寸 Splicing Size(mm)	/
	2D檢測 2D Inspection	FOV Camera	8*6mm
		檢測 Inspection	少錫或者漏印和連錫
		檢測尺寸 Inspection Size	0.3mm以上
		檢測畫面數量 Max.Teaching Windows	最多可顯示500個畫面
