單軌下板機

制造商	晟典電子SMT設備
型號	SD-825S

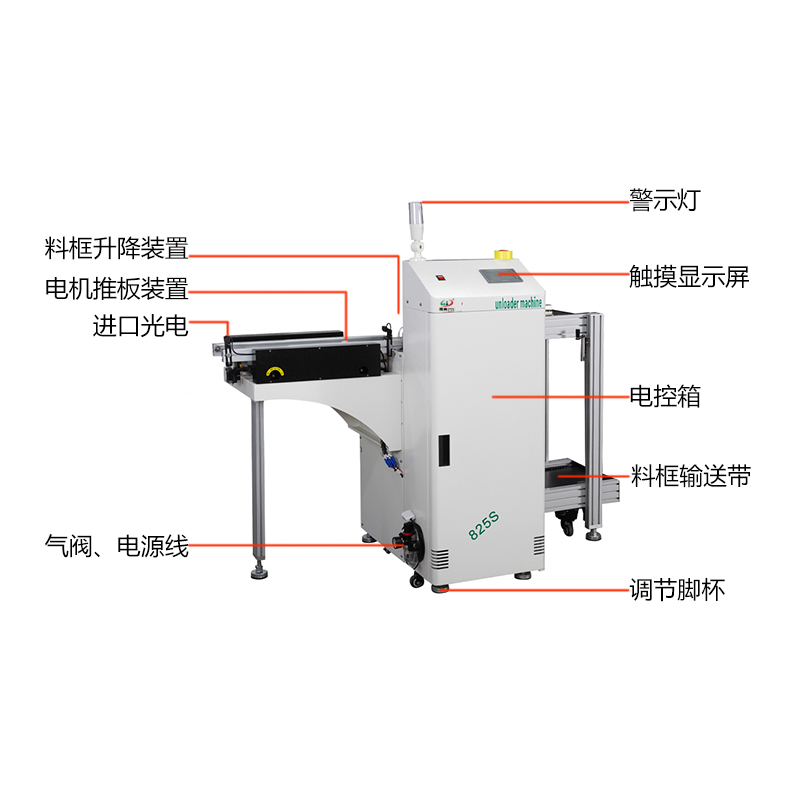

外型結構:板金結構與鋁型材進框架,表面噴涂處理,顏色為白色。

微電腦PLC控制系統，工作穩定可靠。

觸摸屏顯示操作，具有故障自動診斷功能，人機對話方便。

多項聲光與觸摸屏內提示報警功能。

可根據PCB厚度設定料架升降步距。

具有自動計數功能，方便生產統計。

人性化設計確保PCB板不被推破，提高產出能力

下接駁收PCB板采用馬達進行送板至料框

采用步進電機推板，力度可調節，速度可以在觸摸屏設置，

推板裝置采用兩頭限位進行保護PCB板

smt設備晟典單軌下板機

下板機

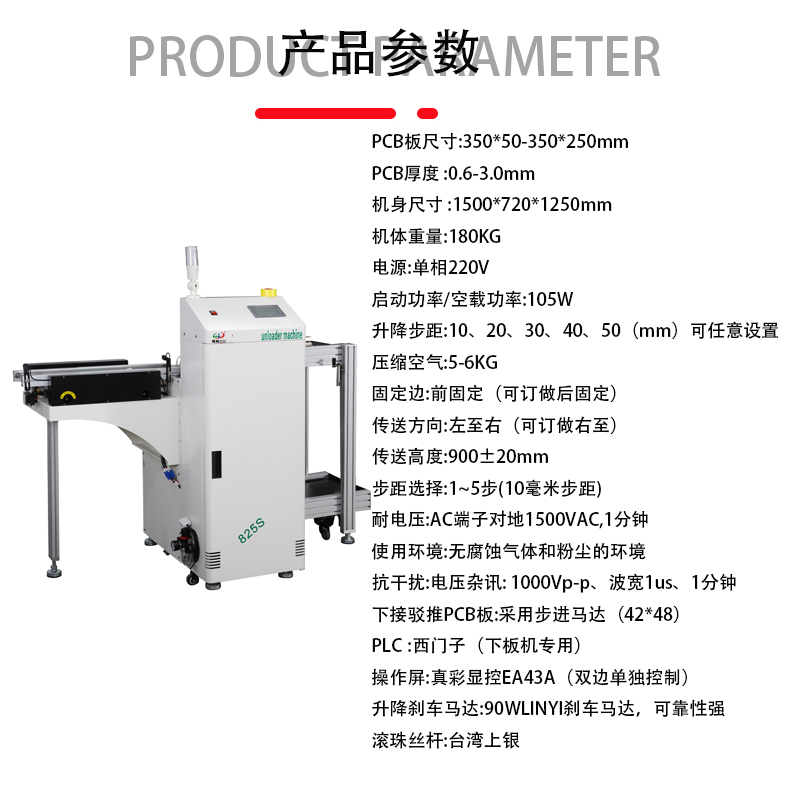

型號	825S	833S	839S
適用料框尺寸	355320563mm	460400563mm	535460570mm
PCB板尺寸	5050-350250mm	5050-460330mm	5050-535390mm

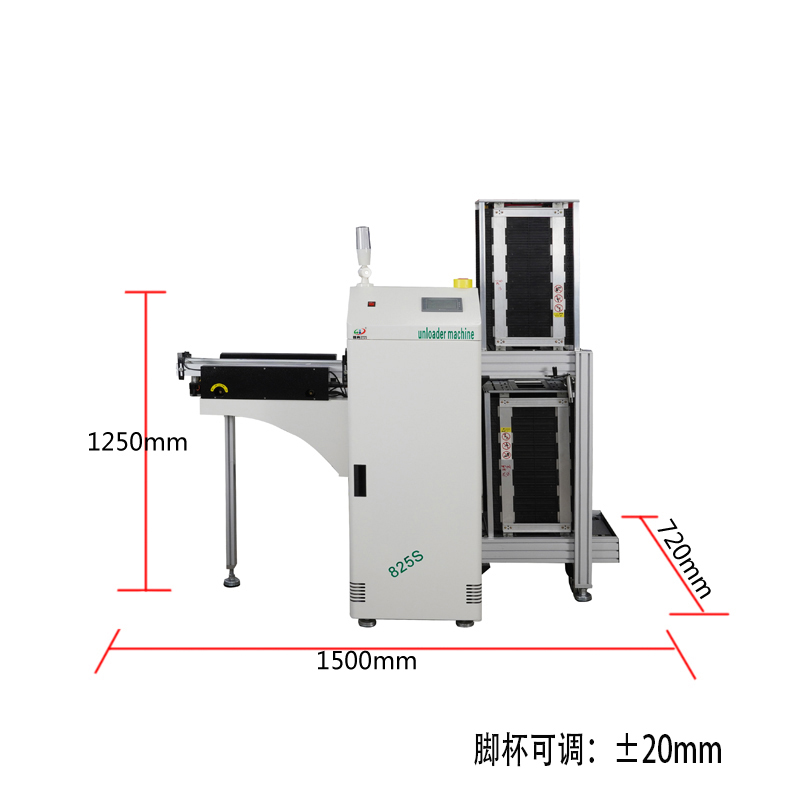

機器尺寸	15507301250mm	18008101250mm	20008801250mm
機器重量	200KG	230KG	240KG
電源	單相AC220V 50Hz、60Hz
功率	150W
升降步距	10、20、30、40、50、可任意設置步距
壓縮氣源	5-6kg
PCB板厚度	0.5-3.0mm
固定邊	前固定（可選配后固定）
傳送高度	900±20mm
傳送方向	左至右（可選配右至左）
耐電壓	AC端子對地1500V時間1分鐘
使用環境	無腐蝕氣體和粉塵環境
抗干擾	電壓雜訊：1000Vp-p、波寬1us、時間1分鐘

smt下板機的特點是結實和穩定的鈑金主機架設計，有效的氣缸推板設計能確保pcb板不被推壞，發揮佳產能。下板機下料機的特點是結實和穩定的鈑金主機架設計，有效地提高生產線暢通平順，發揮佳產能。在生產線上，可選擇采用高速、低功耗、低噪聲等多種技術。下板機的內部結構，采用可編程控制器系統，穩固的結構，外形大方,內置輕觸式按鍵薄膜開關控制面板，耐用美觀,高品質配件確保設備的穩定性能。下板機的外部結構，采用可編程控制器系統，穩固的結構；內置輕觸式按鍵薄膜開關控制面板，有效防止卡片現象產生。
