接駁臺帶風扇
接駁臺帶冷卻風扇
一、核心功能
?快速散熱與溫度控制?
通過內置軸流風扇或冷風罩設計，快速降低PCB板在回流焊、波峰焊等高溫工藝后的表面溫度，避免熱應力損傷元件或板材變形?。
?兼容產線自動化?
支持與SMT/DIP生產線無縫銜接，實現PCB板從高溫設備到下一工位的穩定傳輸，同時保持生產節奏?。
二、結構與配置

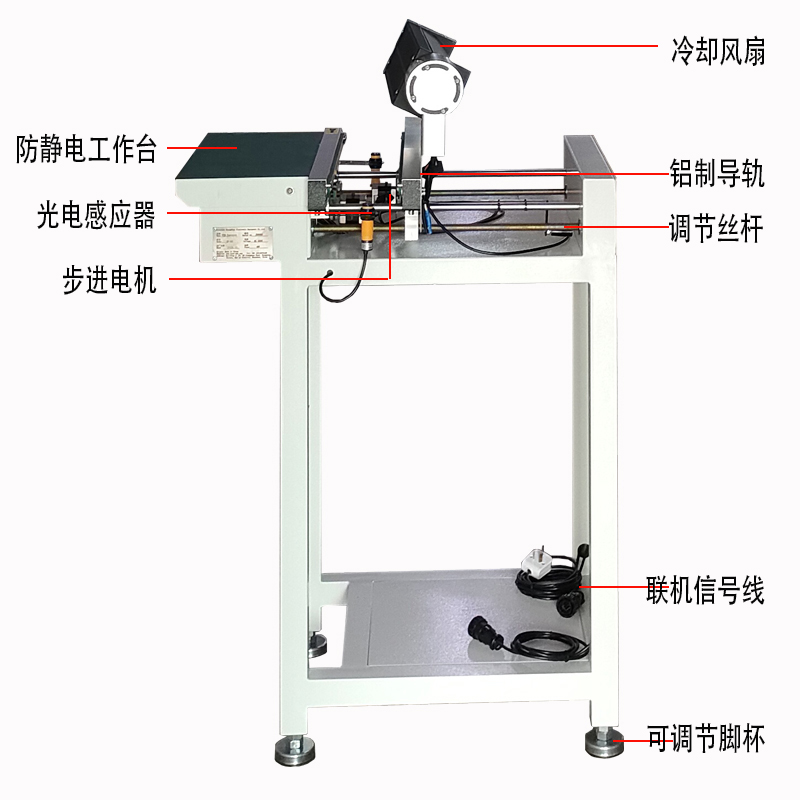

?硬件設計?
?散熱系統?：標配軸流風扇（部分含鈑金罩），搭配冷風通道或全自動溫控模塊，散熱效率可達50W以上?。
?調寬功能?：手動/自動調寬軌道（適配50-400mm寬度的PCB板），部分支持非標定制?。
?驅動與傳輸?：采用步進電機（如新裕42*48型號）或齒輪減速馬達，運輸速度可調（0~2000mm/s），皮帶材質為防靜電扁帶?。
?控制與電源?

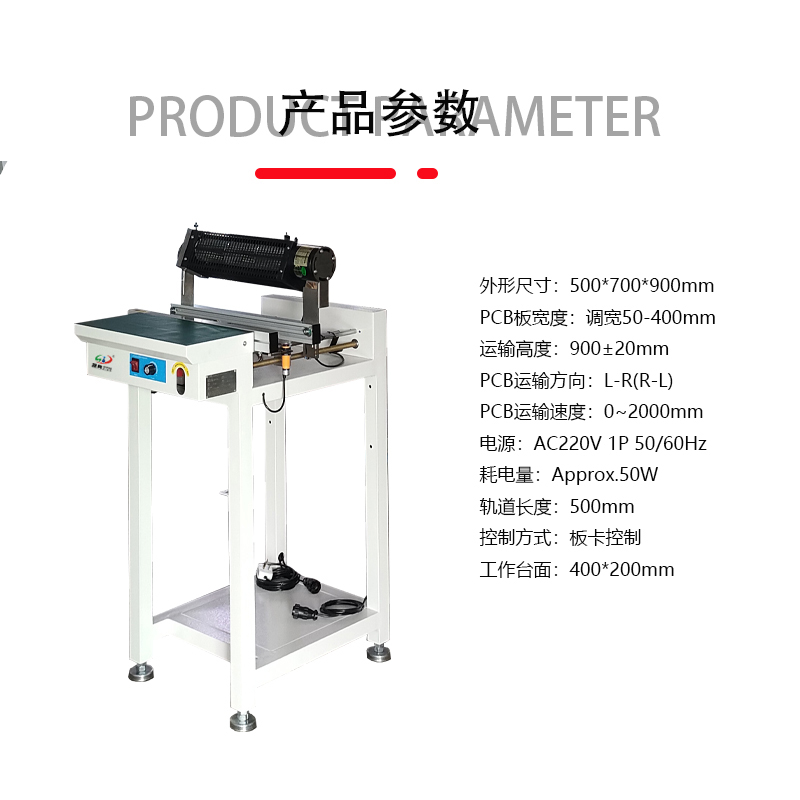

板卡控制或PLC系統，電源為AC220V，整機功耗約50W，機身尺寸常見為1000，700，900mm（可定制）?。
三、應用場景
?爐后冷卻?：用于回流焊、波峰焊后端，快速降溫避免高溫PCB板堆積?。
?插件前處理?：在DIP插件線前降低PCB溫度，提升人工操作安全性?。
?檢測與暫存?：配合AOI檢測設備，冷卻后直接進入質檢或緩存環節?。
四、技術優勢
?靈活性?：支持散熱強度調節，適配不同產線速度與工藝需求?。
?穩定性?：防靜電設計（如3.8mm扁皮帶）和高精度馬達，確保長時間運行無卡板?。
?擴展性?：可選配SMEMA通訊接口，實現與上下游設備的智能聯動?。

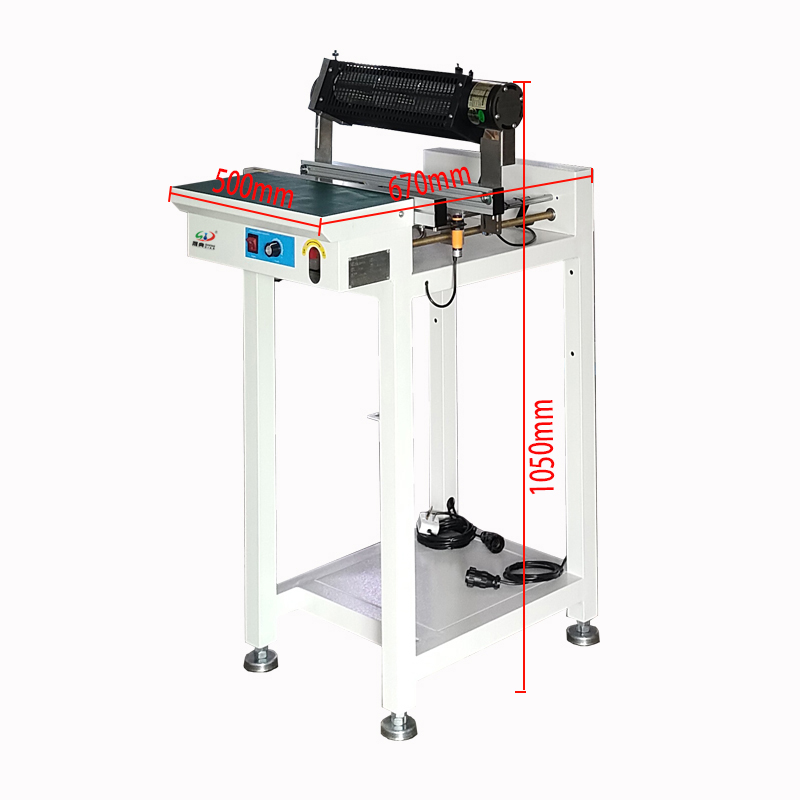

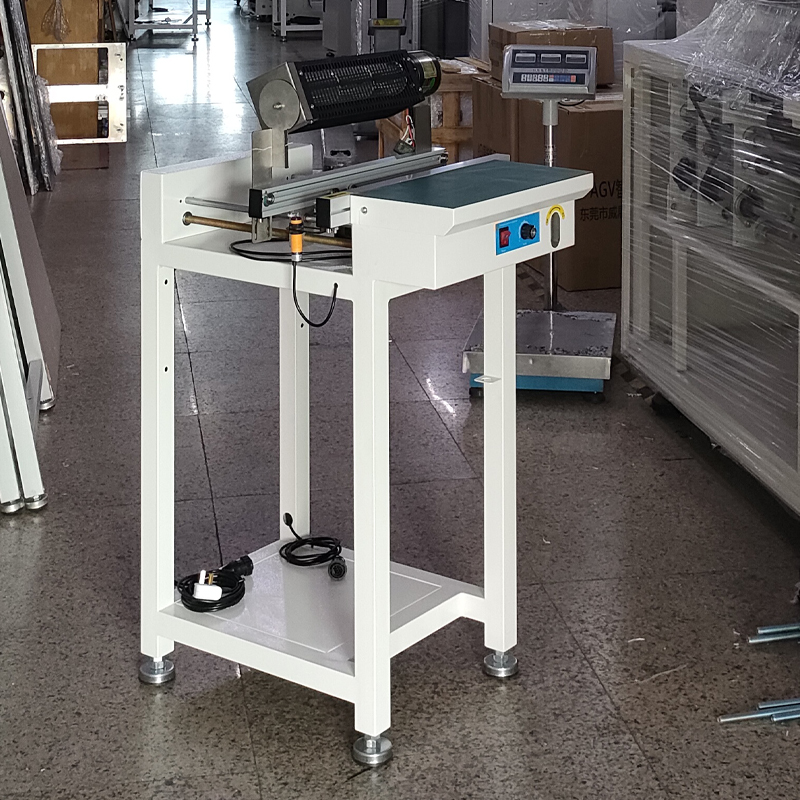

smt設備晟典接駁臺
smt設備晟典接駁臺
smt設備晟典接駁臺
smt設備晟典接駁臺
smt設備晟典接駁臺
smt設備晟典接駁臺
