smt真空吸收板機的特點和作用

SMT配套設備吸收板機在SMT生產線中扮演著重要角色，具有一系列顯著的特點，以下是其主要特點的介紹：

高效率：吸送板機能夠快速、準確地吸取和放置元器件，從而顯著提高生產效率。這一特點對于SMT生產線來說至關重要，有助于實現快速、大批量的生產需求。

高精度：利用真空力量進行吸取和放置，可以實現對微小元器件的高精度定位，確保元器件的正確安裝。這種高精度定位能力對于保證產品質量至關重要，能夠滿足現代電子制造行業對精確度的嚴格要求。

靈活性強：吸送板機能夠適應不同尺寸、不同類型的元器件，并且可以根據生產需求進行調整和配置。這使得它在處理多樣化的生產任務時具有很大的靈活性，能夠輕松應對各種變化。

自動化程度高：吸送板機可以與其他設備進行連接，實現自動化生產線操作。這減少了人力成本和人為失誤的可能性，提高了生產線的穩定性和可靠性。同時，自動化操作也降低了操作人員的勞動強度，提高了工作效率。

穩定性好：吸送板機采用特殊的鋁合金機構和穩固的鑄件升降臺結構設計，這提高了設備的整體穩定性。在長時間、高強度的生產過程中，能夠保持穩定的性能，確保生產線的順暢運行。

智能化控制：控制系統通常采用PLC控制，具有多功能的電氣回路與程式設計，性能穩定，確保生產線暢通平順。操作界面采用觸摸屏，使得人機對話方便，操作簡單。

通訊接口標準化：吸送板機配有標準的SMEMA信號線，可以與其他在線設備通信，方便集成到自動化生產線中，實現設備間的協同工作。

smt錫膏回溫機作業指導書

設備準備

1.檢查SMT錫音回溫機外觀是否完好，各部件是否齊全。

2.檢查電源線、加熱管、溫控器等是否完好，確保設備正常運行。

3.將 SMT錫音倒入回溫機內的容器中，確保錫音厚度均勻。

二、操作步驟

1.打開電源開關，預熱回溫機至設定溫度(通常為50°C-60°C)。

2.將SMT錫音容器放入回溫機內，確保錫膏容器底部與加熱管保持一定距離，避免錫受熱不均勻。

3.關閉回溫機門，啟動溫控器，開始加熱過程。

4.觀察溫控器顯示溫度，待錫音溫度升至設定溫度后，保持加熱狀態，持續一段時間(常為30分鐘-60分鐘)。

5.加熱完成后，關閉溫控器，讓錫音自然冷卻至室溫。

6.將冷卻后的錫膏取出，進行后續操作。

三、維護保養

1.SMT錫音回溫機的加熱管、溫控器等部件，確保其正常運行。

2.清潔設備內部，保持設備清潔。

3.定期更換加熱管、溫控器等易損部件，確保設備使用壽命。

4.檢查設備接地情況，確保設備安全。

SMT錫音回溫機操作過程中常見問題及解決方案:

1.加熱效果不佳:檢查加熱管是否損壞，溫控器是否正常工作，確保設備運行正常。

2.溫度不穩定:檢查溫控器是否調整準確，確保設定溫度與實際溫度一致。

3.錫音粘度不均勻:檢查錫是否均勻倒入容器，確保錫受熱均勻。

設備故障:如發現設備異常，請立即關閉電源，聯系專業人員進行檢查維修。

晟典無鉛回流焊設備說明

無鉛回流焊設備說明

1、內爐膛采用SUS材質，上下加溫區均采用SUS電熱管加熱，對應無鉛制程，確保設備的安全性能。

2、作業開口尺寸Max：W500xH200mm（可定制：W600xH300mm），容量大，應用于特殊產品，特別在各區間熱能補償為其對應。
3、特殊的雙層保溫系統，減少熱能損耗及降低機臺外表面溫度，達到安全節能的目的。加強省電功能，采用不銹鋼網孔板，熱力不易流失，并保持熱補償迅速、熱能穩定之特點。
4、特殊強化輸送系統之承載荷重能力，SUS網帶+SUS304鏈條傳動方式，鏈條兩邊采用滾珠鏈條加圓鋼軌道輸送，不變形，不打滑,不跑偏使用壽命長。
5、外部進出口位置加裝高低可以調節的活動艙門，根據生產部品高度調節艙門高度，減少內外部溫度對流！

SMT吸嘴清洗機概述

SMT吸嘴清洗機是專用于清潔貼片機吸嘴的自動化設備，通過高壓水霧、超聲波等技術清除微米級孔徑內的焊錫、助焊劑等污染物，提升貼裝精度和良率?。

一、核心功能與技術

?清洗原理?

采用壓縮空氣霧化去離子水，形成音速（360m/s）高壓水霧沖擊吸嘴表面及內孔，避免物理?yè)p傷?。

部分機型集成超聲波技術，增強對頑固污垢的清潔效果?。

二、?適用場景?

兼容0402、0201等微型元件吸嘴（內徑0.033mm-2.0mm），解決傳統清洗方式無法清潔微米級孔徑的問題?。

適用于無鉛工藝等高精度貼裝需求，降低吸嘴報廢率32%以上?。

三、選購建議

?性能優先級?

小型化生產（如01005元件）需選擇高壓水霧機型?。

多品牌兼容性要求高時，優先支持定制化清洗程序的型號。

?成本控制?

基礎款適合預算有限場景，而高端機型適合高精度產線。

四、維護要點

定期清潔真空復式接頭過濾器，每160小時檢查一次。

使用工業純凈水或去離子水，避免水垢堵塞噴嘴。

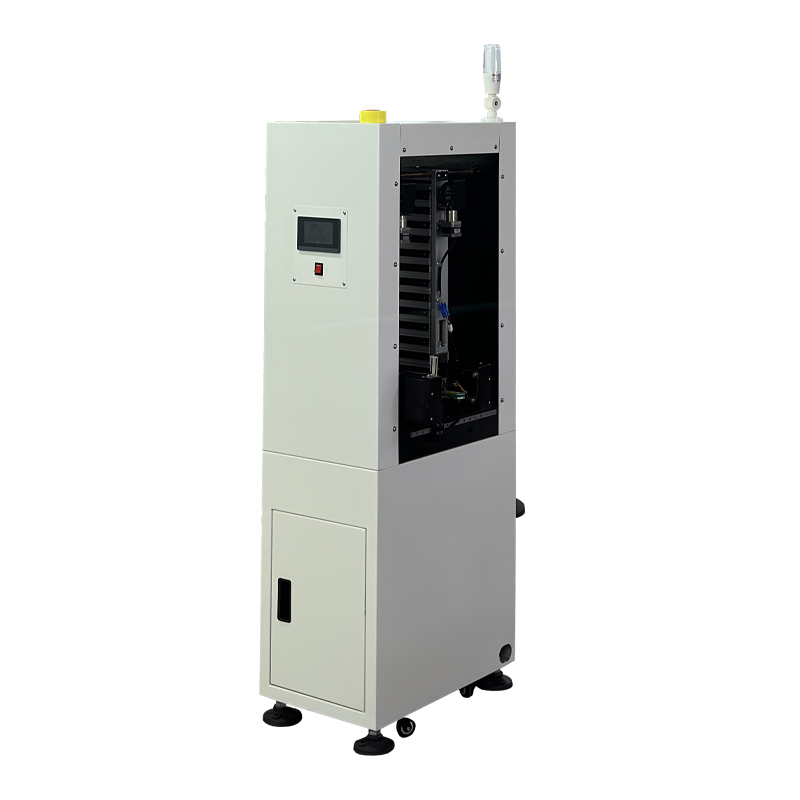

SMT微型上板機

SMT微型上板機是表面貼裝技術（SMT）生產線中的關鍵前端設備，主要用于自動輸送PCB板至印刷機或貼片機，具有占地面積小、自動化程度高等特點。

?結構設計?

采用無框循環式或L型結構，支持非標定制（如料框式、吸板式等）。

部分型號配備滾珠絲桿軌道和觸摸屏控制系統，可調節推板速度、高度及方向。

典型尺寸為650×700×1640mm，適合空間受限的產線。

?功能優勢?

自動調整升降步距，減少人工干預，支持在線接駁其他設備?。

具備故障診斷、聲光報警及計數功能，兼容單/雙面板。

常見故障排查

?電源異常?：檢查急停按鈕復位狀態及保險絲?。

?傳送卡板?：清理軌道異物或校準光感信號（如進框到位、下限位信號）?。

?推桿氣缸失靈?：需檢查氣源壓力及磁感信號（如后限ON、前限OFF）?。
