篩選接駁臺與普通接駁臺的核心區別

篩選接駁臺與普通接駁臺的核心區別

?功能差異?

?篩選接駁臺?：

具備?分揀功能?，可自動區分OK板與NG板（如AOI檢測后），NG板通過多層緩存架暫存（通常10層），滿層后報警提示人工處理?。

支持?緩存模式?，當上下工序節拍不匹配時，可暫存PCB板（如10層容量），待下位機發出信號后逐層釋放?。

部分型號配備?防塵罩?（透明亞克力/PC材質），防止灰塵、助焊劑揮發物污染PCB，適用于回流焊/波峰焊前后工序?。

?普通接駁臺?：

僅提供?基礎傳輸功能?，無分揀或緩存能力，需依賴人工干預處理異常板?。

部分型號支持手動調寬，但運行中僅能停留單塊PCB板，需感應器確認送板完成后再接收下一塊?。

?結構設計?

篩選接駁臺通常包含?升降緩存區、光電感應器、PLC控制系統?及多層暫存架?，而普通接駁臺結構更簡單，僅含傳送軌道和基礎電控箱?。

?適用場景?

篩選接駁臺適用于?高精度、高潔凈度?要求的SMT產線（如汽車電子、醫療設備），需配合AOI/SPI等檢測設備使用?。

普通接駁臺多用于?低復雜度?PCB傳輸，如單軌手動調寬場景?。

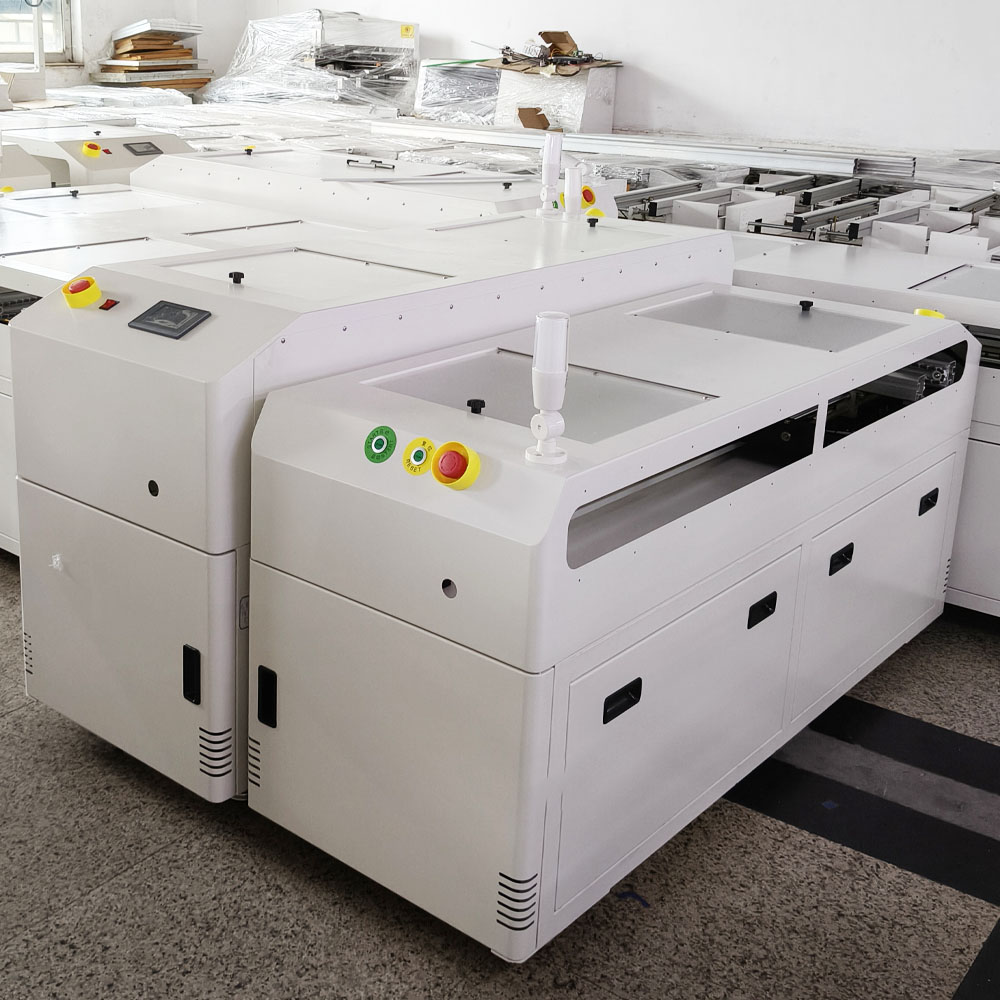

smt平行移載機的優勢和應用場景

SMT平行移載機的核心優勢

?靈活適配產線?：

支持單軌與雙軌設備連接，實現PCB板“一分為二”或“二合一”功能，適應U型、直通型等不同產線布局?。

可定制雙軌道單頭、單軌道雙頭等結構，滿足多樣化生產需求?。

?高效精準傳輸?：

采用伺服馬達、上銀直線導軌及松下PLC控制，定位精度達±0.05mm，節拍時間7～15秒/板?。

支持SMEMA信號接口，與貼片機、回流焊等設備無縫聯動?。

?智能操作與維護?：

觸摸屏參數設置，可調節移載速度、距離及原點校正頻率（如每5次自動校正）?。

亞克力透明蓋板設計，便于實時觀察小車運行狀態，頂部急停開關保障安全?。

典型應用場景

?多線匯流?：

2～4條貼片線共用一臺回流焊，或兩條插件線共用波峰焊，減少設備投入成本?。

?方向調整?：

在U型生產線中改變PCB傳送方向，優化空間利用率?。

?緩沖與分流?：

作為AOI/SPI檢測后的NG板暫存通道，避免缺陷品阻塞主產線?。

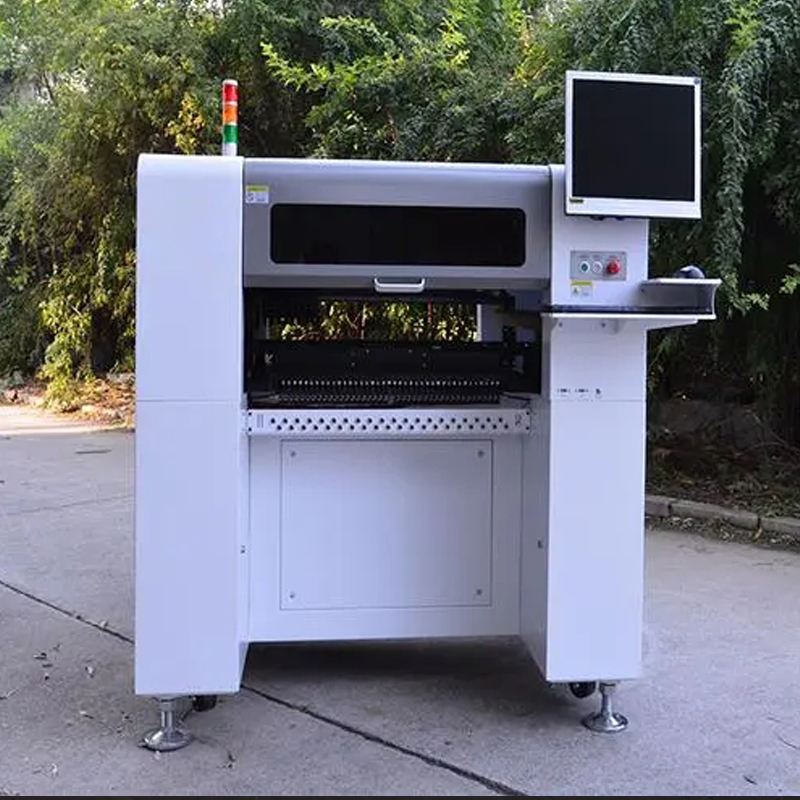

貼片機功能介紹

貼片機的核心功能是將微小的電子元器件精準安裝到 PCB 板（印刷電路板）指定位置，是電子制造業表面貼裝技術（SMT）生產線中的核心設備。

核心功能拆解

貼片機的工作流程圍繞 “精準拾取 - 準確放置” 展開，主要包含三大核心步驟：

元器件拾?。和ㄟ^(guò)機械吸嘴或夾爪，從載帶、托盤等包裝中抓取電阻、電容、芯片等元器件。

精度校準：利用視覺識別系統（相機）掃描元器件和 PCB 板上的基準點，修正位置偏差，確保安裝精度（通常可達 0.01mm 級別）。

精準貼裝：將校準后的元器件準確放置到 PCB 板的焊盤上，為后續的焊接工序做準備。

關鍵輔助功能

除核心貼裝動作外，貼片機還具備多種提升效率和良率的輔助功能：

元器件檢測：自動識別元器件的型號、方向、尺寸是否正確，剔除反向、破損或錯料的元件。

多規格兼容：可通過更換吸嘴、調整貼裝參數，適配不同尺寸（從 01005 超小元件到大型 BGA 芯片）、不同包裝的元器件。

產能適配：分為高速貼片機（側重量產，如手機主板）和高精度貼片機（側重復雜板件，如醫療設備 PCB），滿足不同生產需求。

數據追溯：記錄每塊 PCB 的貼裝時間、元件批次、貼裝坐標等數據，方便后續質量問題追溯。

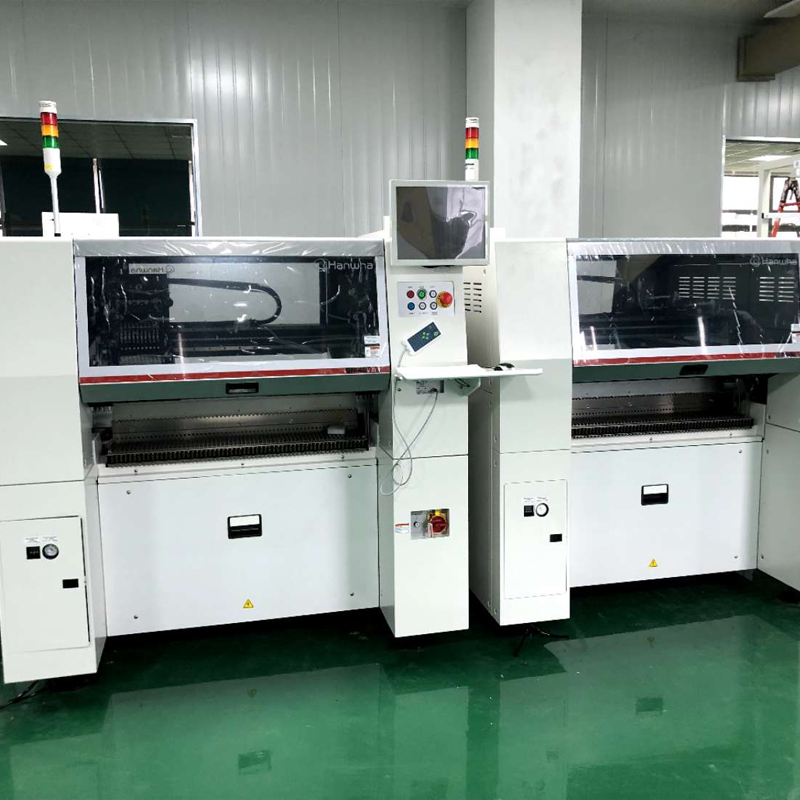

三星貼片機和雅馬哈貼片機的區別

三星貼片機和雅馬哈貼片機在性能定位、應用場景及核心技術方面存在顯著差異：?三星貼片機以高速高精度見長，適用于大規模標準化生產（如LED和消費電子），而雅馬哈貼片機強調靈活性與多功能性，更適合中小批量、多品種的混合生產場景?。??

?核心性能與技術差異?

?貼裝速度與精度?：三星高速機型（如SM482）可達75,000 CPH，精度±50μm，適合高速連續作業；雅馬哈YS系列貼裝速度約0.2秒/CHIP，精度±0.1mm，側重動態校正與異形元件處理。??

?核心技術?：三星優化機械結構與控制系統，確保高吞吐量；雅馬哈采用線性電機驅動和視覺對位系統，提升換線效率與兼容性。??

?應用場景與市場定位?

?三星?：定位中低端市場，價格適中，專用于LED、消費電子等大批量標準化生產。??

?雅馬哈?：定位中端市場，價格親民，適合中小批量打樣或混合元件生產（如醫療設備、汽車電子）。??

?選型建議?

選擇三星：追求高速度、低成本的大規模標準化生產。

選擇雅馬哈：需求靈活換線、多品種兼容的中小批量場景。

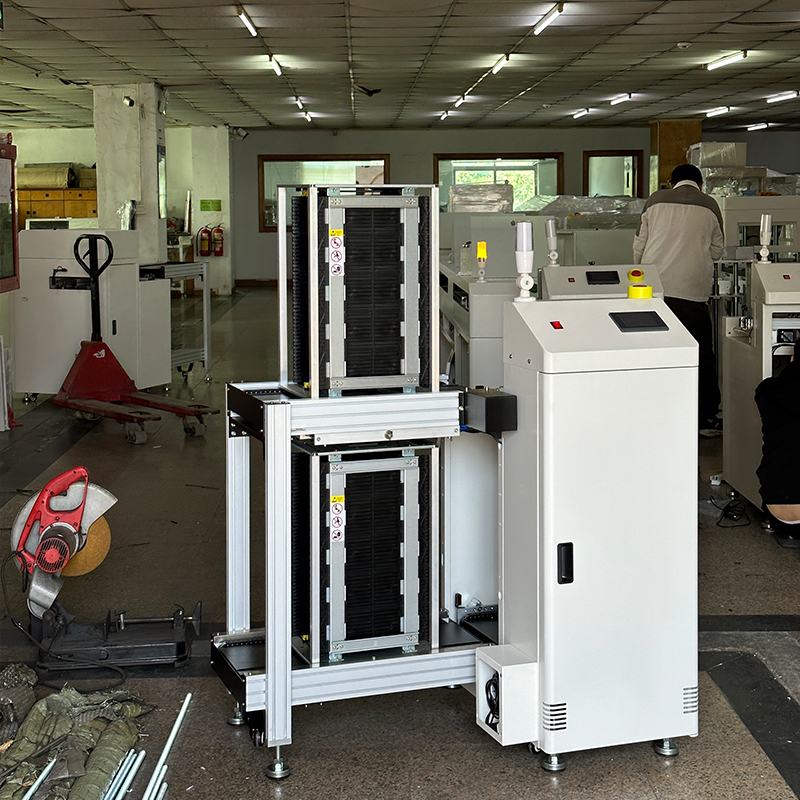

Smt上板機優勢

Smt上板機優勢

SMT上板機作為表面貼裝技術（SMT）生產線中的關鍵設備，其核心優勢主要體現在以下方面：

1. ?自動化與效率提升?

全自動運行模式替代人工搬運，通過真空吸板系統、升降平臺及軌道傳輸實現連續供板，顯著降低勞動強度并提高生產效率?。

支持SMEMA標準信號接口，可與其他設備無縫聯機，實現生產線協同作業。

2. ?精準定位與適應性?

配備軌道寬度調節功能，兼容不同尺寸PCB板（如單/雙面板），確保傳送過程中的精準對中，減少卡板風險?。

采用PLC控制系統和高精度傳感器，微米級定位能力滿足高密度貼裝需求?。

3. ?安全性與穩定性?

整機無移動電纜和電氣元件，避免操作安全隱患；冷軋鋼板機架與激光加工工藝保障設備耐用性?。

獨立供電系統（如臺灣明緯電源）增強抗電磁干擾能力，確保長期穩定運行?。

4. ?靈活配置與成本優化?

支持直通/上板雙模式切換，可快速適應多品種生產需求，減少換線時間。

無需專用設備基礎，直接放置于硬化地面即可使用，降低初期投入和維護成本?。

通過上述技術特點，SMT上板機在提升產線自動化水平、保障生產精度及降低綜合成本方面具有顯著優勢。
