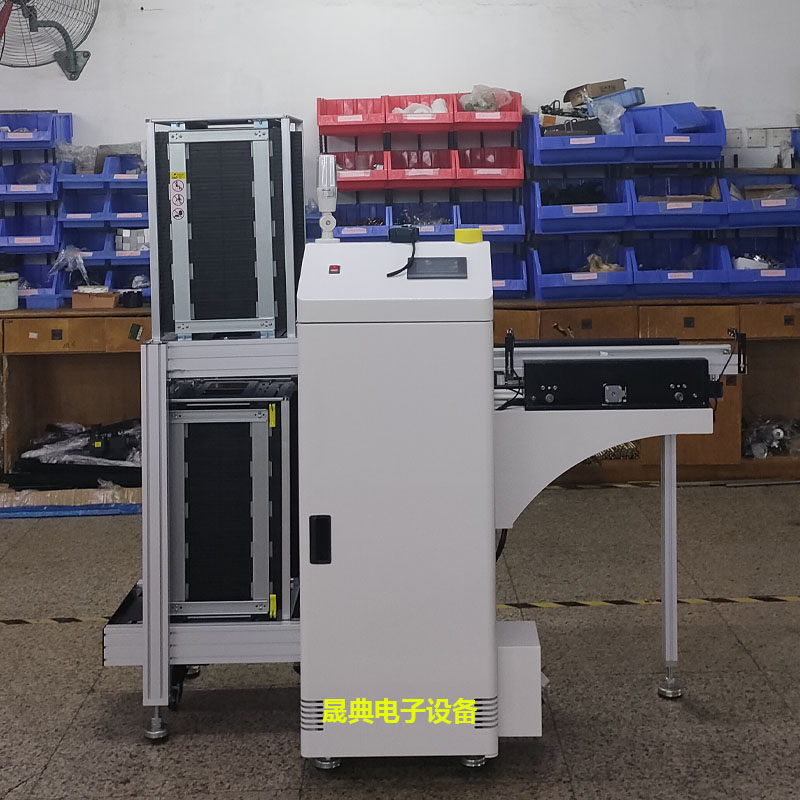

SMT全自動收板機(Unloader)PCB下板機，SMT收料機，PCB下料機，廣泛應用于SMT生產線的末端，將前面設備傳送過來的板逐一收進料箱內而實現収板功能，它的収板板動作是通過接收前面設備信號后做出的動作，若Unloader機已全部收完板則它又會反制前面設備停止工作，并發出聲光報警，它也可以為某一個單獨的SMT設備實現收板功能。與之對應的是PCB全自動上板機，位于SMT生產線的前端。

SMT全自動收板機(Unloader)PCB下板機，SMT收料機，PCB下料機結構介紹:

急停開關:經濟開關按鈕，可瞬間停止工作;總開關:控制機器的開啟與關閉;觸控屏:控制機器的運行;寬度調節手柄:根據板的寬度調節軌道的寬度;氣壓表:檢測氣體大小，控制氣體進入量;報警燈:當機器出現故障或在手動設定時間內沒有達到要求;進料框區:將料筐放入，通過升降臺進行收板;出料框區:料框收集滿后，通過出料框區流出.

SMT全自動收板機(Unloader)PCB下板機，SMT收料機，PCB下料機詳細使用流程：

1.根據板的寬度調節輸送導軌的寬度以及料框的寬度，使板能夠順利通過并運送;

2.打開開關，接通油水分離器，給收板機通電和通氣3點擊觸摸屏:

①打開手動界面，調節步距:根據板正反面零件厚度調節步距(步距之間的距離大于板與及其零件的距離|);②設置収板起點格數:起點格式根據板放置的正面高度為參考(步距之間的距離大于板與零件的距離)③設置推板時間警報:推板時間要根據板的經過時間來設定,只能大不能小。④在手動操作區進行操做:首先將料箱放在進料箱區內，然后點擊觸摸屏進箱，當料箱進入升降區后氣缸自動夾緊料箱，點擊下降，料箱就會在起點設定位置停下，點擊推板推出，就會自動通過推條將板推進料筐內，然后點擊下降，料箱就會按設定步距下降，然后點擊推板推出，(若發現設定步距與料箱內板放置位置不一樣，可以點擊復位，然后重新調節步距或起點格數)，以此類推，當料箱里面的板全部送出后，點擊出箱，料箱就會自動到達出料箱區。深圳市晟典電子設備。

3.如果運行正常，確定無誤后調到自動模式狀態，運行一邊，確認沒有問題后進入生產車間。
